Вступление

Здравствуйте, меня зовут Владислав Московцев и сегодня я вам расскажу - как конвертировать модели из игры The Lord of The Rings: Battle for Middle-Earth I и Battle for Middle-Earth II под WarCraft III

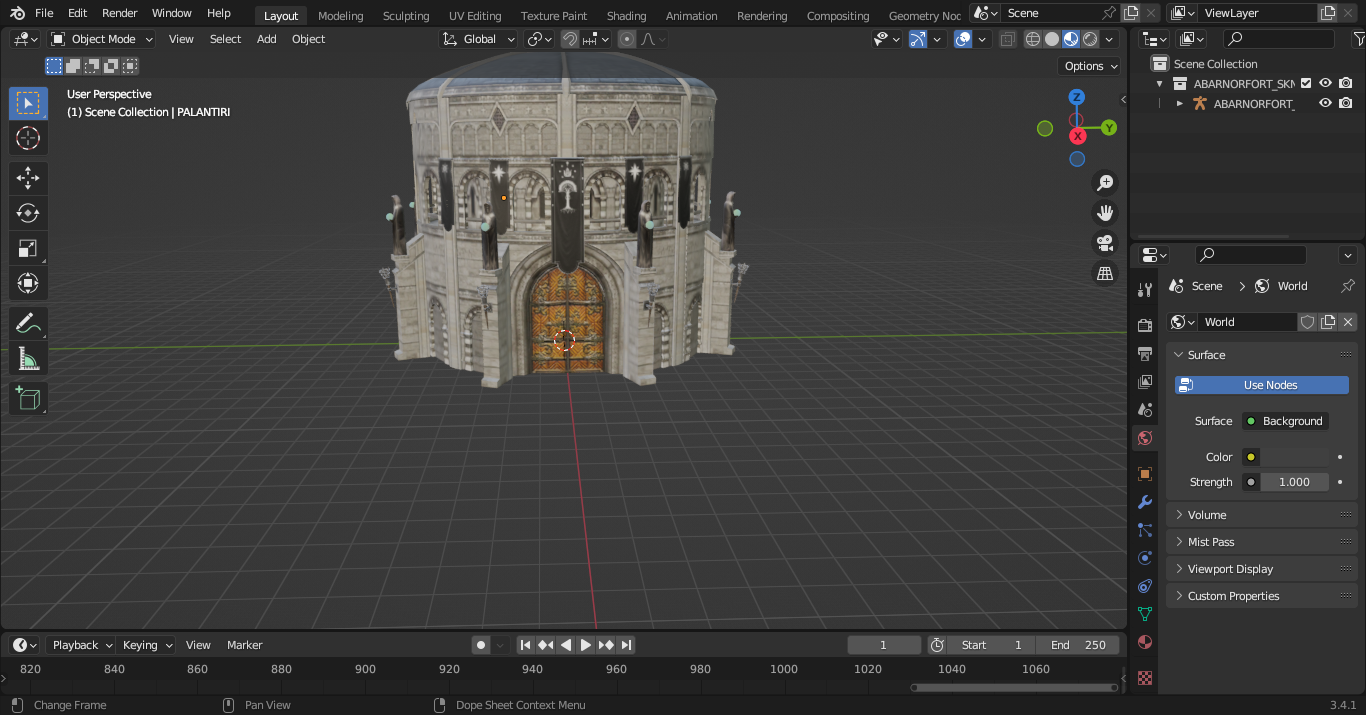

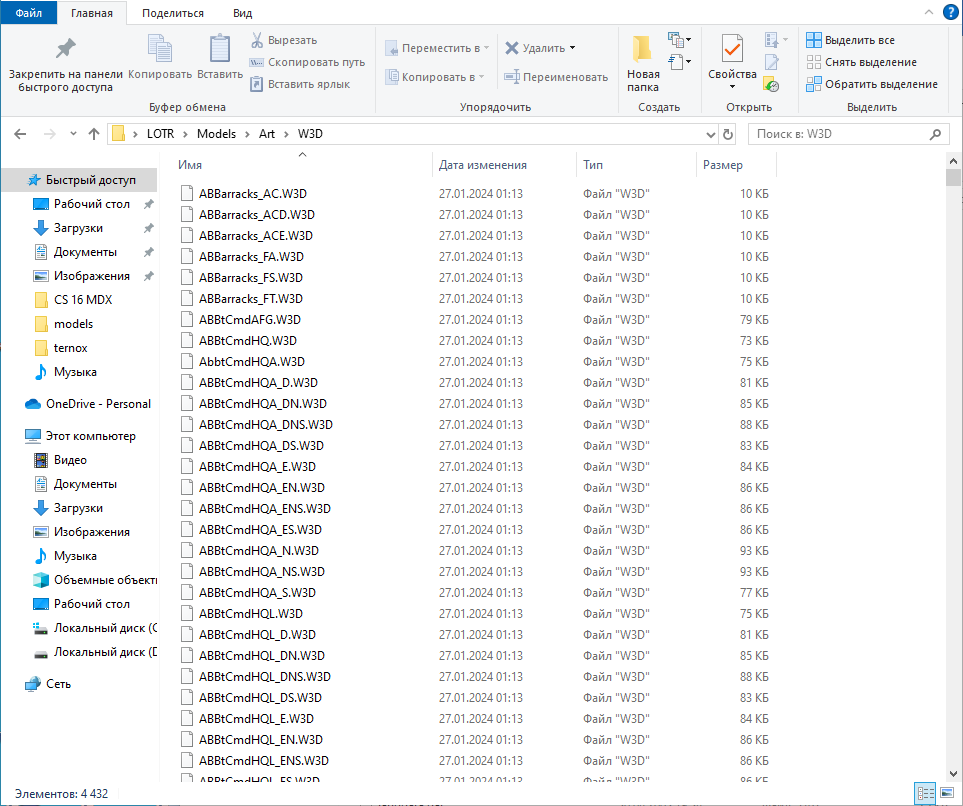

В общем, где встречается файл расширение моделей: W3D
В первую очередь, освоим конвертирование не анимированных моделей, но и также попробуем поработать над моделями с анимациями. Сразу хочу предупредить, что чудес не бывает. Скиннинг в моделях делался ну совсем не под mdx, и полноценный перенос без допиливания руками практически невозможен. Чем сложнее скелет, тем хуже он перенесётся в варкрафт.

Что понадобится?

  • The Lord of The Rings: Battle for Middle-Earth - сама игра (первая или вторая часть);

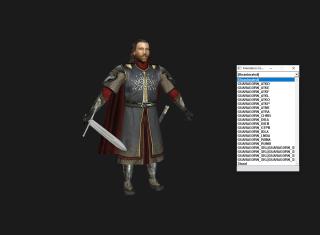

  • W3D Viewer - программа для просмотра моделей W3D формате;
  • Final Big или Game Extractor - программа для извлечения файлов игры;
  • Blender 3.4 - программа для работы с моделями;
  • War3 Model Editor 1.05 - программа для редактирования моделей формате mdx, mdl;
  • Mdlivis 1.40 - программа для редактирования моделей формате mdx;
  • BLP Laboratory - программа для конвертации текстуры формат blp;
  • OpenSAGE.BlenderPlugin - аддон для Blender 3.4 версии. Импорта и экспорта моделей формате W3D;
  • mdl-exporter - аддон для Blender 3.4 версии. Импорта и экспорта моделей mdx, mdl;

Извлечения моделей

Рассмотрим два варианта извлечения моделей через программы: Final Big или Game Extractor.
Хочу сразу предупредить, что две модели (героя и здание) мне предоставил пользователь gordik . Поэтому, я покажу на примере игры C&C Generals процесс распаковки.

Извлечение ресурсов с помощью программа Final Big

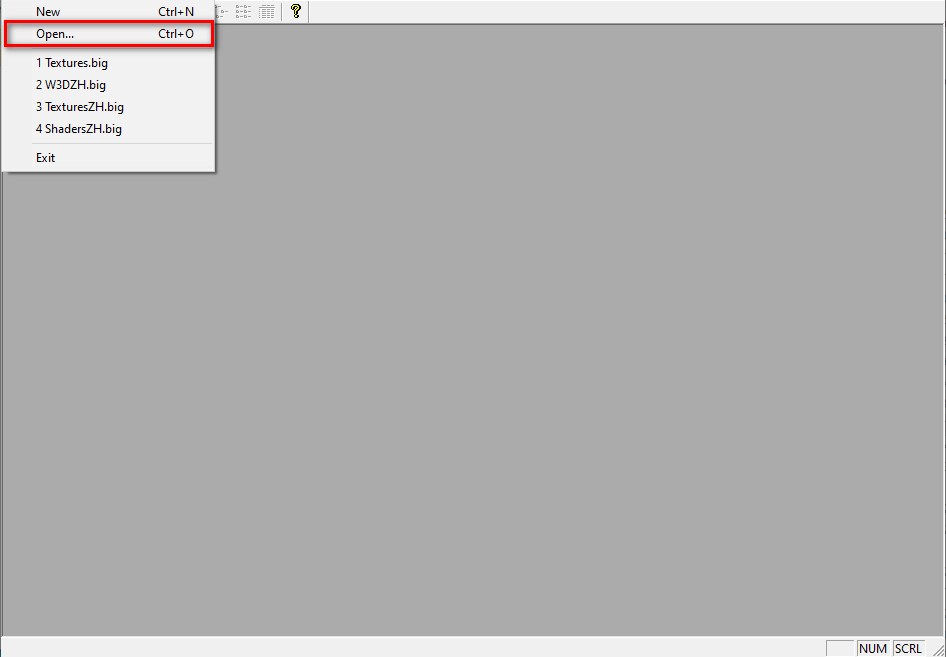

Откройте программу FinalBig.exe и нажмите кнопку Open. После этого перейдите в папку с игрой.

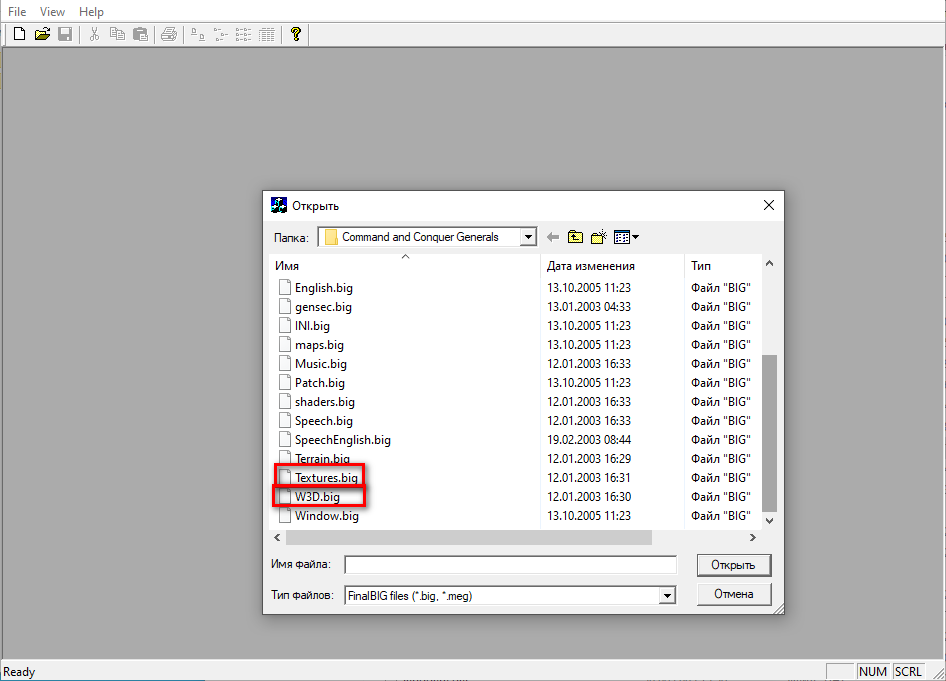

В папке с игрой откройте архив Textures.big

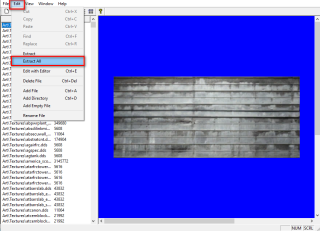

Нажмите Edit -> Extract All -> OK

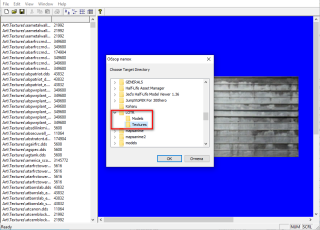

Выберите место куда хотите извлечь текстуры

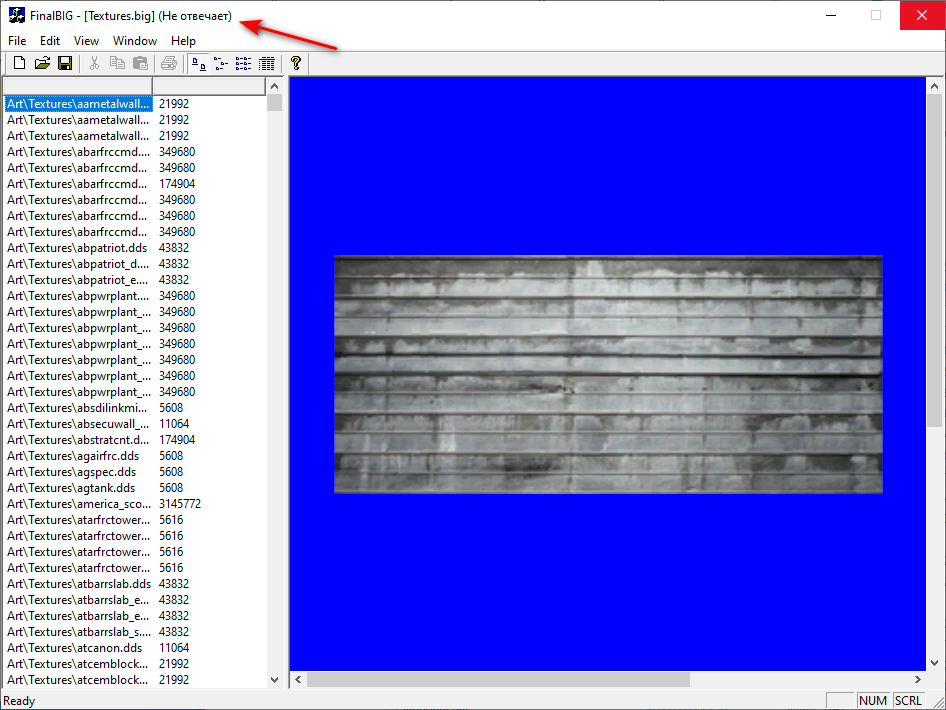

Дождитесь извлечение текстур. Ошибка ''Не отвечает'' должна исчезнуть.

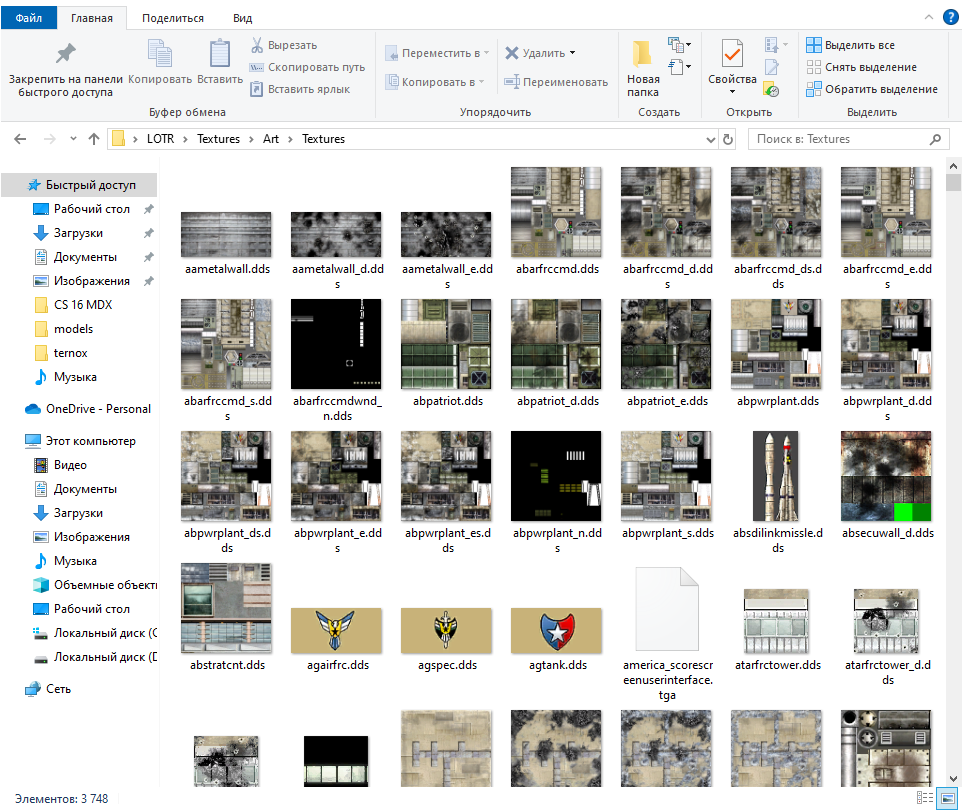

Готово! Текстуры извлечены. Такое действие проделываем с моделями из архива W3D.big

Извлечение ресурсов с помощью программы Game Extractor

После установки программы он попросит вас установить минимальную версию программы Jawa, если у вас данная программа не стоит.

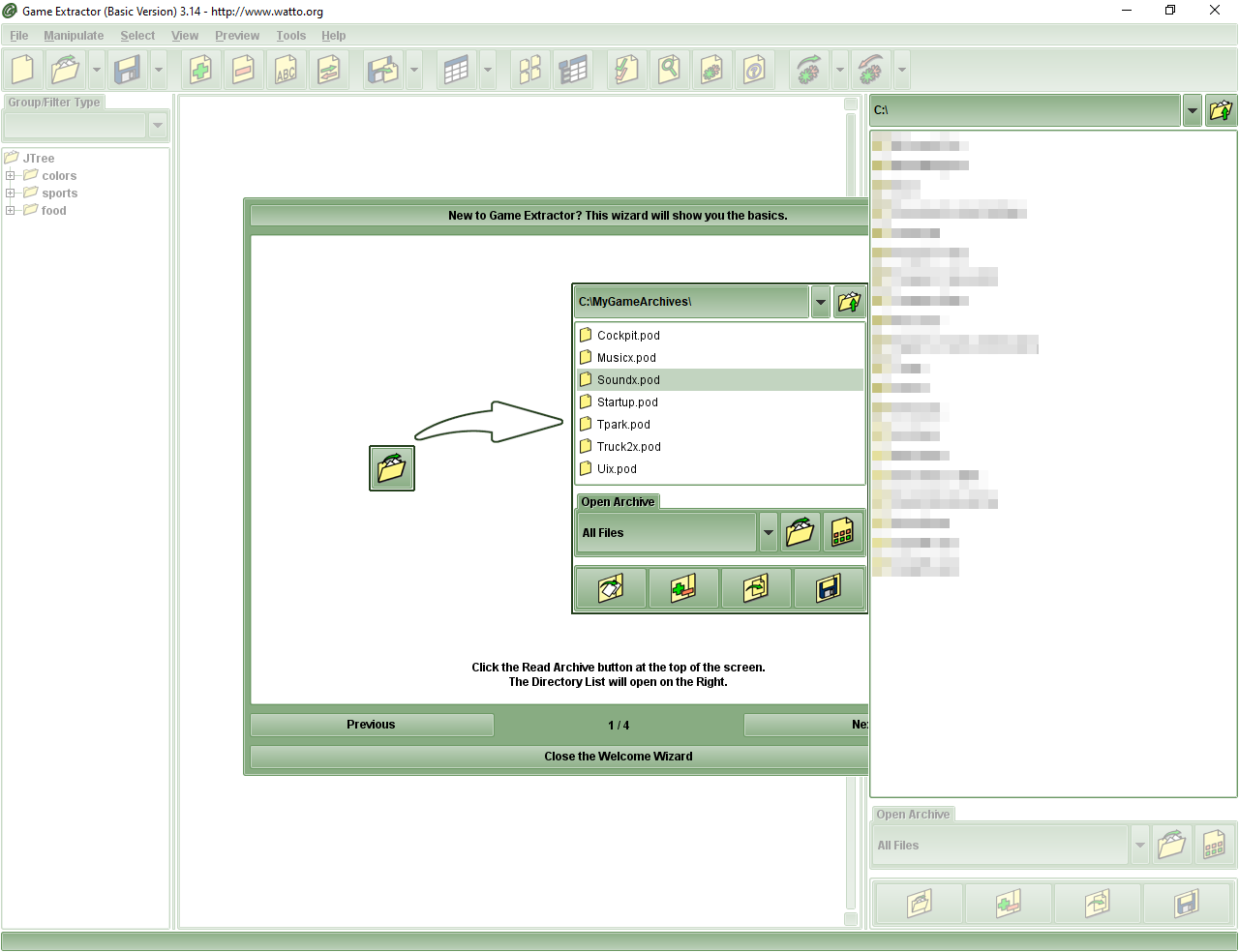

Это инструкция как пользоваться. Если Вы не поймёте, то нажимайте Close to Welcome Wizard и читайте далее.

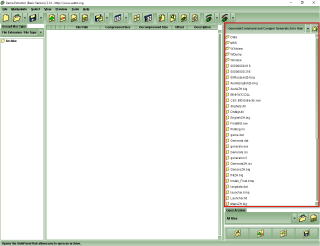

Сбоку мы должны выбрать папку с игрой, используйте кнопку треугольника.
Выберите архив W3D.big

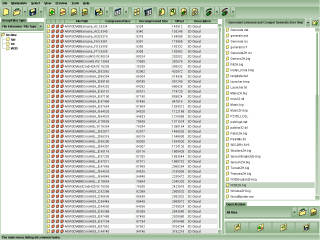

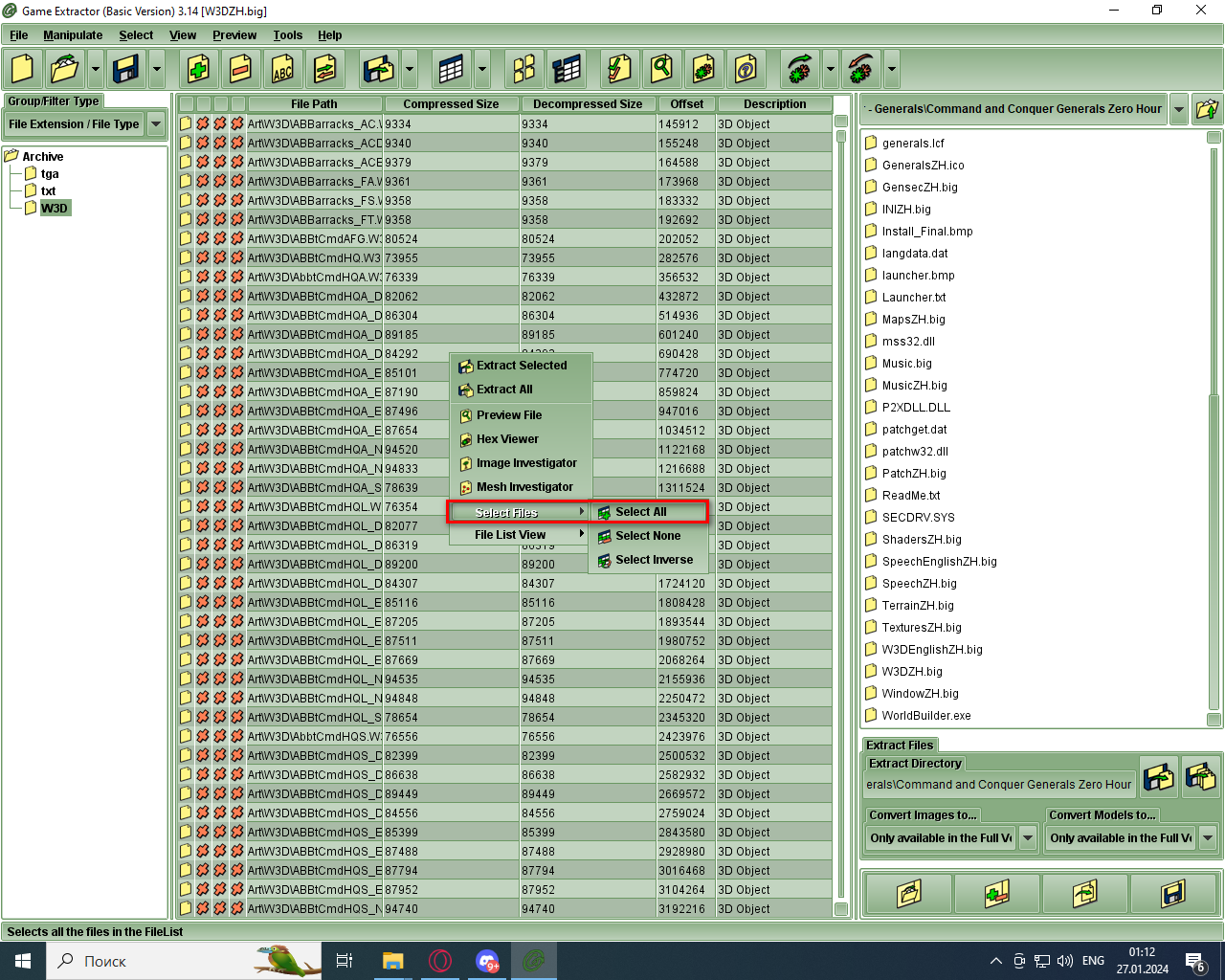

После того как появился список моделей, то нажмите ПКМ (правой кнопки мыши). Выберите Select Files -> Select All.

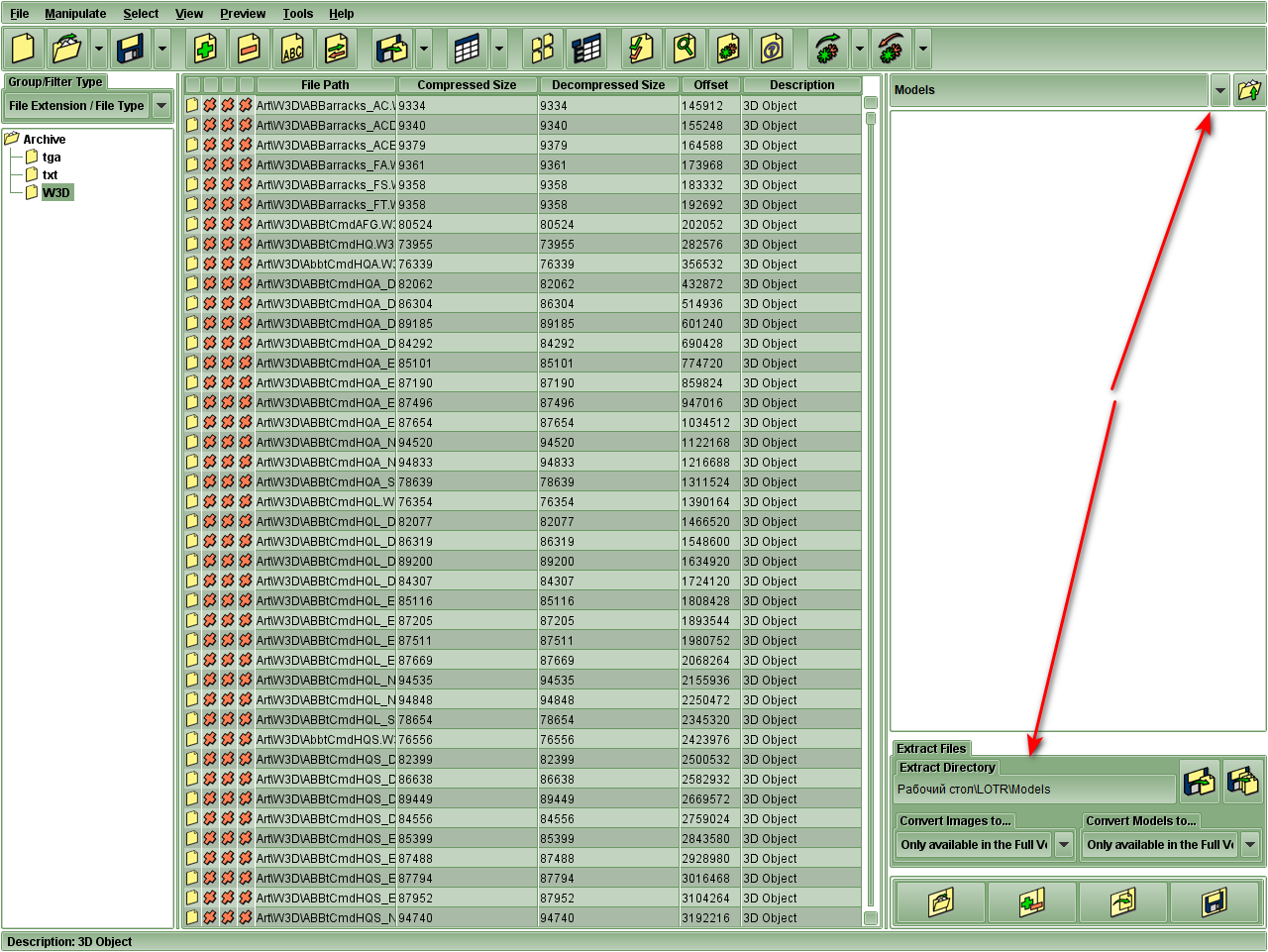

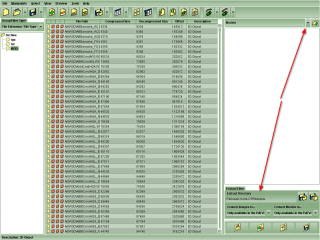

После этого снова идем вбок этому окну и выбираем место для извлечения моделей (папку).

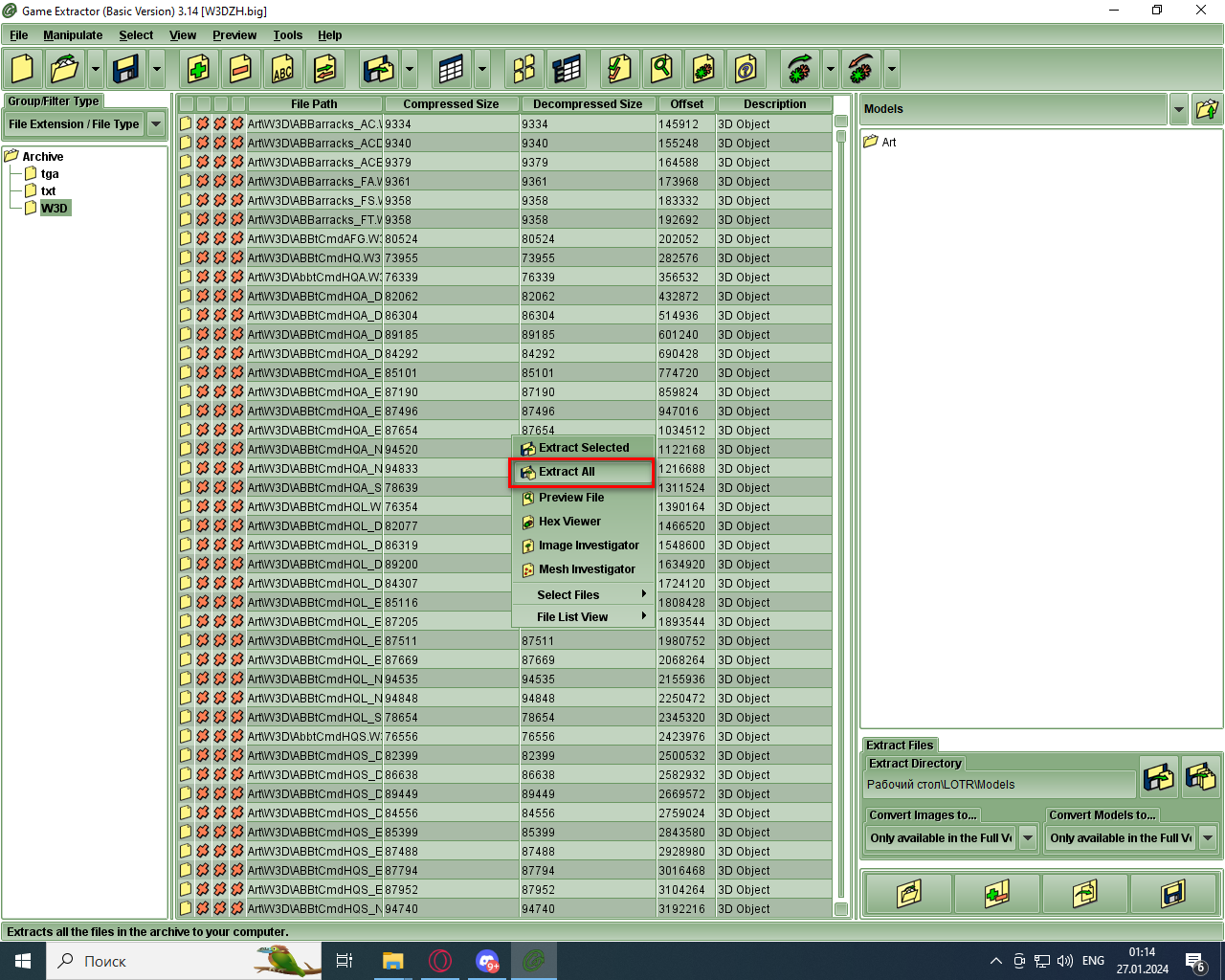

На список ресурсов моделей нажимаем ПКМ (правой кнопкой мыши) и выбираем Extract All.

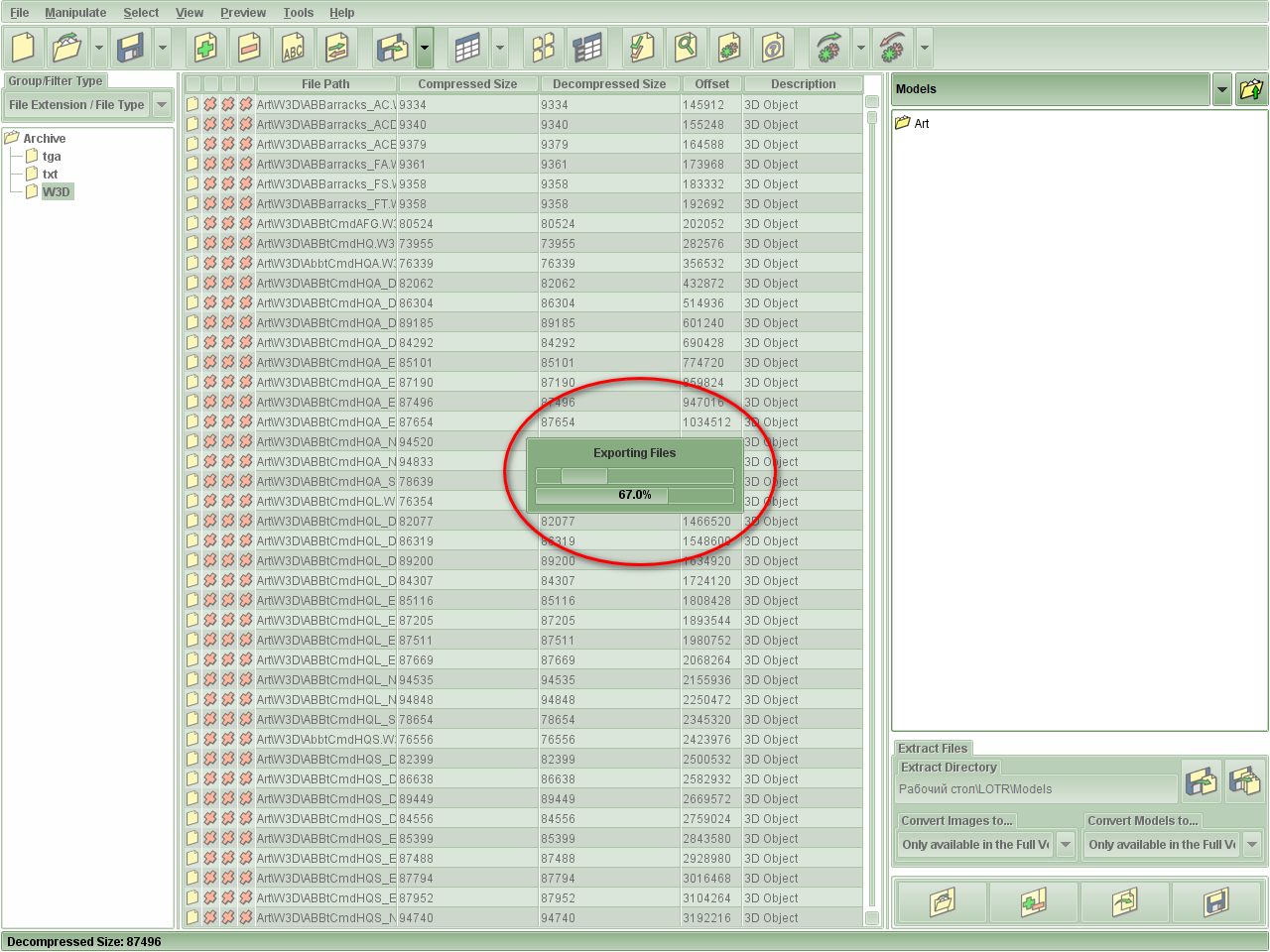

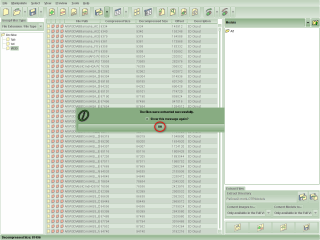

Ожидаем!
Нажимаем ОК
Готово! Модели извлечены. Такое действие проделываем с папкой Textures.big

Установка аддонов Blender 3.4

Мы будем устанавливать два плагина - это OpenSAGE.BlenderPlugin и mdl-exporter для 3.4 Blender.

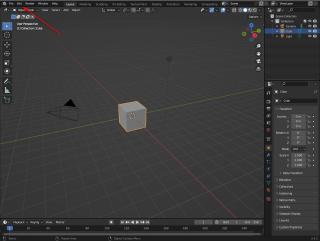

Откройте программу Blender. Нажмите на вкладку Edit - Preferences

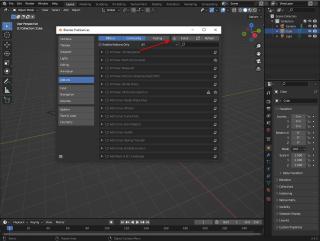

Нажмите вкладку - Add-ons

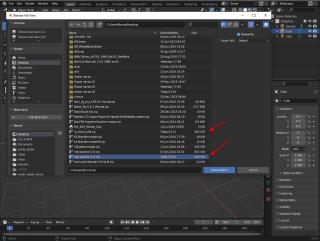

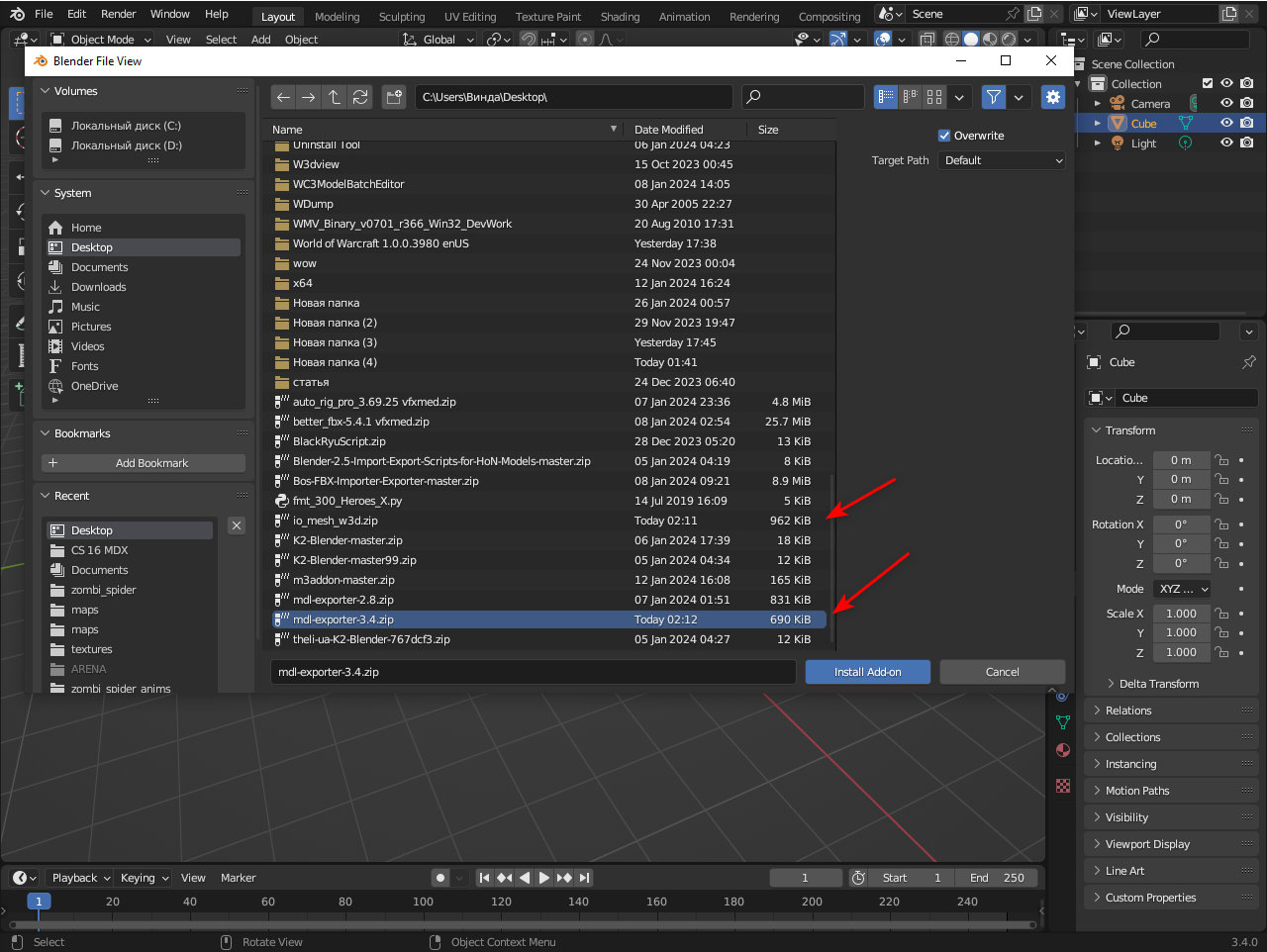

Выберите архив с плагином mdl-exporter и потом OpenSAGE.BlenderPlugin формате zip (Осторожно! если плагин mdl-exporter не установился или OpenSAGE.BlenderPlugin, то в ручную установите по пути: blender-3.4.0-windows-x64 - 3.4 - scripts - addons - export_mdl и io_mesh_w3d. Предварительно из архива распаковать папку)

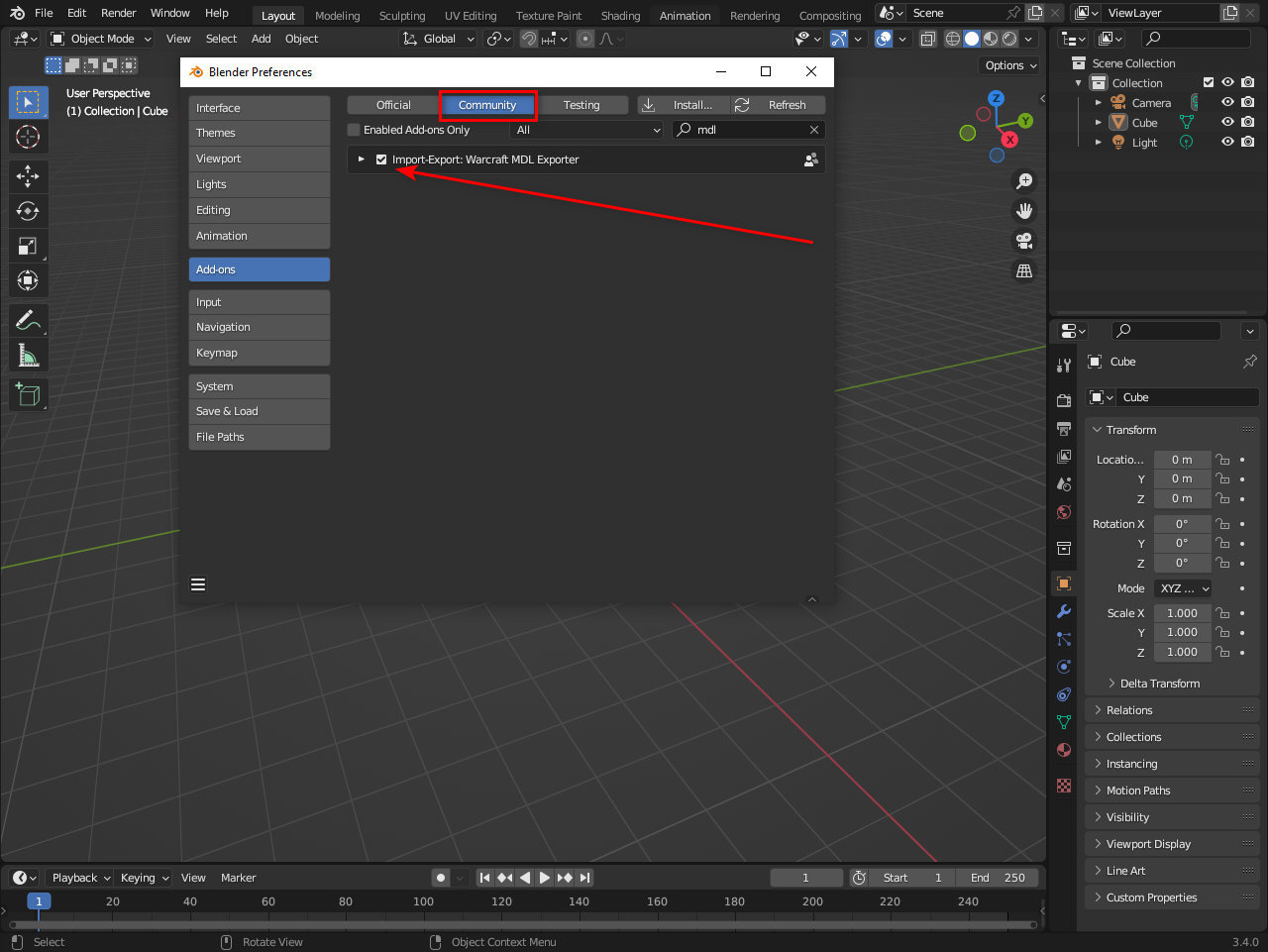

Во вкладке Community перейдите и напишите там в поиске - mdl. Поставьте галочку
Во вкладке Official перейдите и напишите там в поиске - w3d. Поставьте галочку

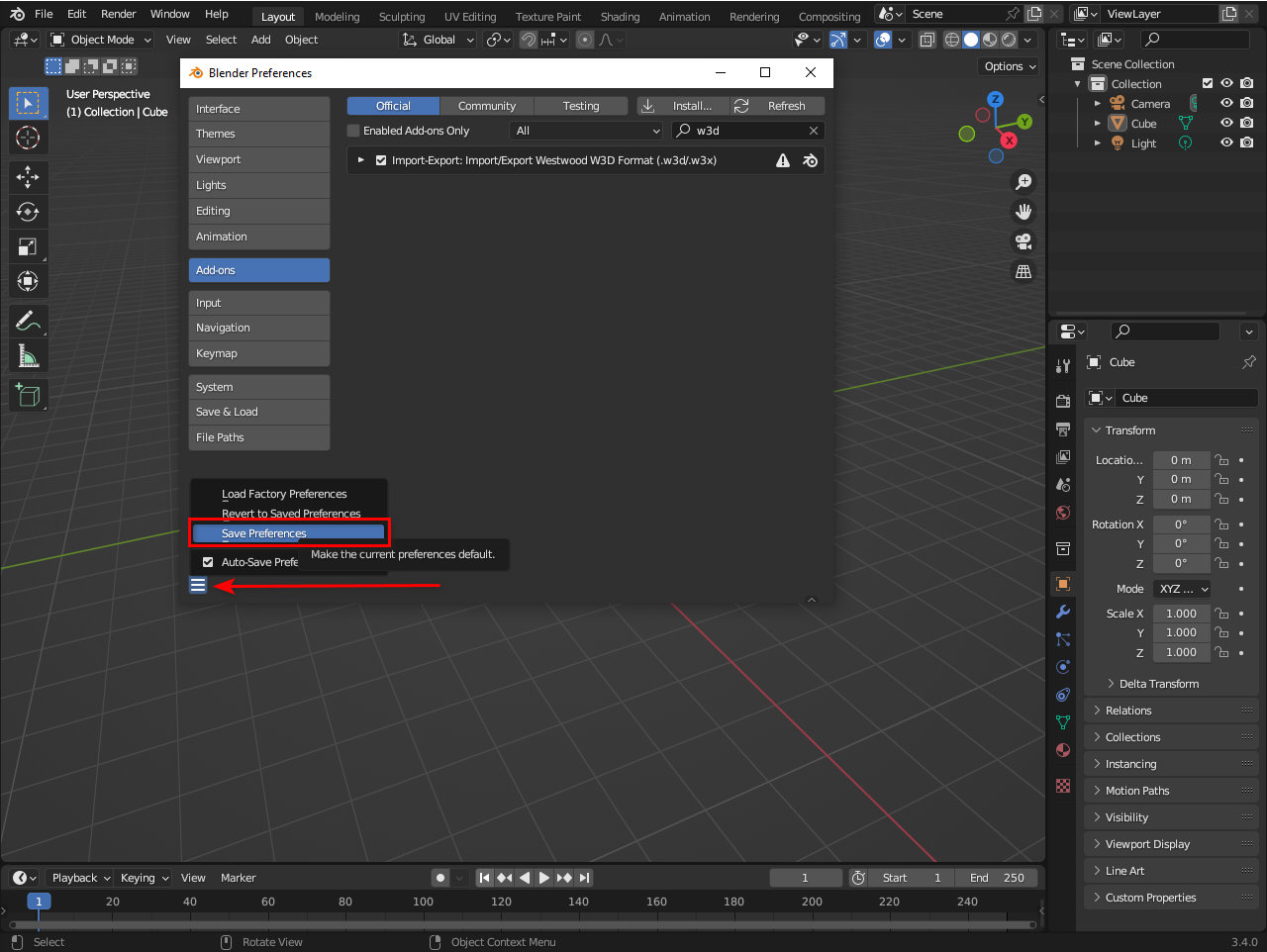

В низу на три полоски нажмите и нажмите - Save Preferences

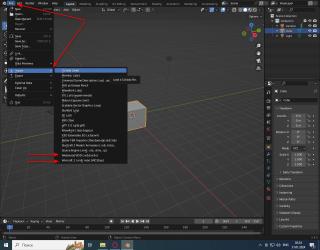

Во вкладке Edit - Import, проверьте Westwood W3D и WarCraft 3

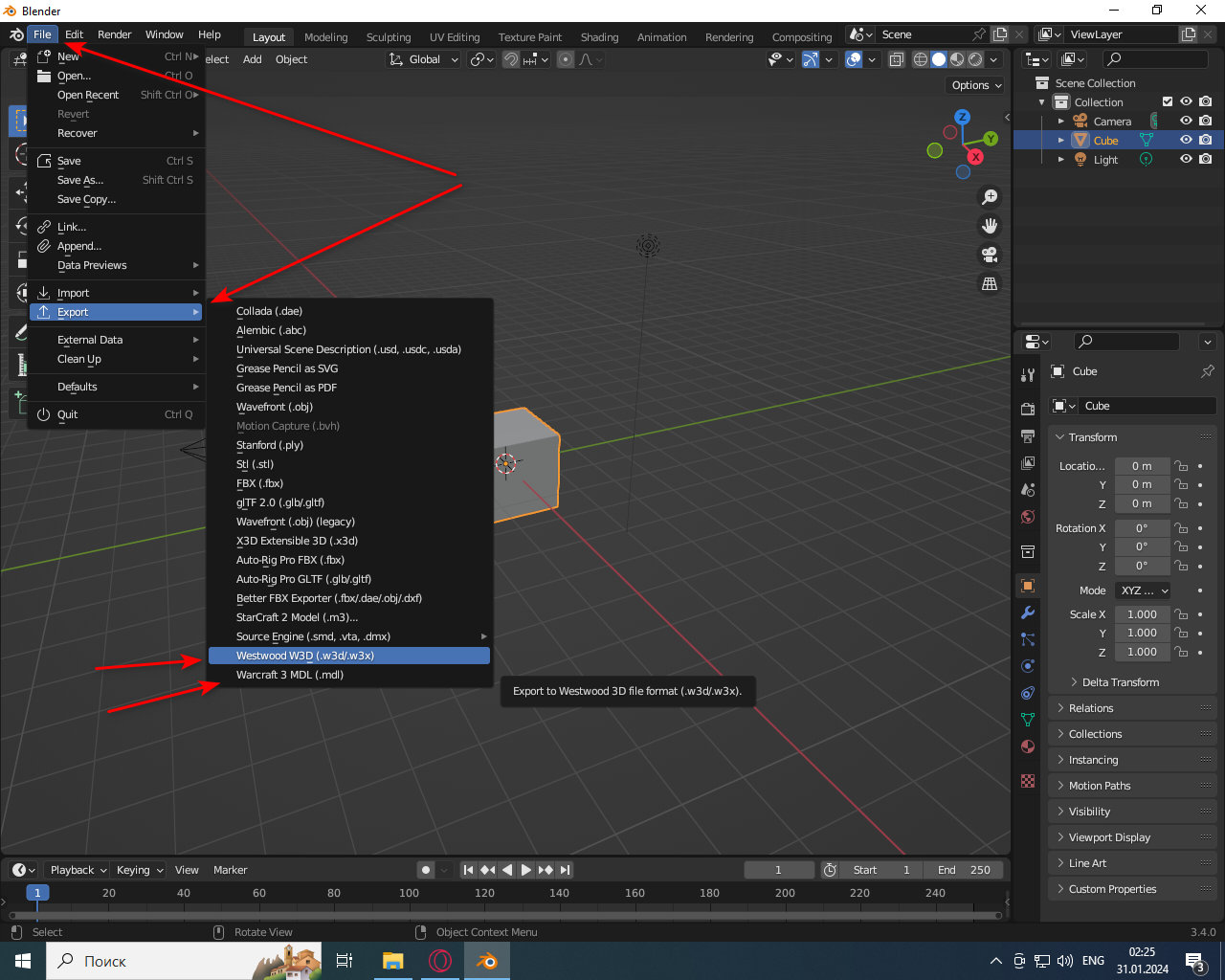

Во вкладке Edit - Export, проверьте Westwood W3D и WarCraft 3
Если они отображаются, то хорошо! Значит Вы все сделали правильно.

Работа с юнитом. Blender

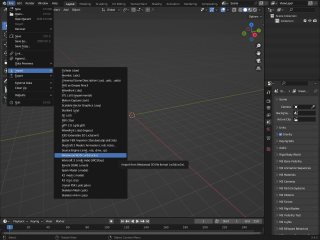

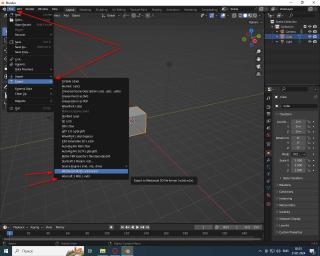

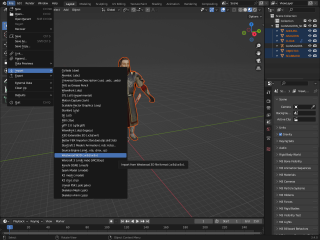

Открываем Blender 3.4 -> File-> Import -> Westwood 3D (w3d/w3x)

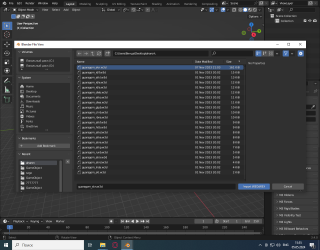

Импортировать модель. В нашем случае оно имеет префикс skn

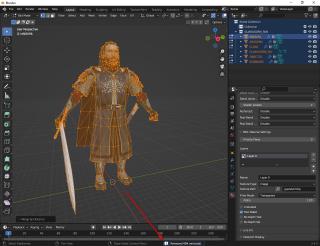

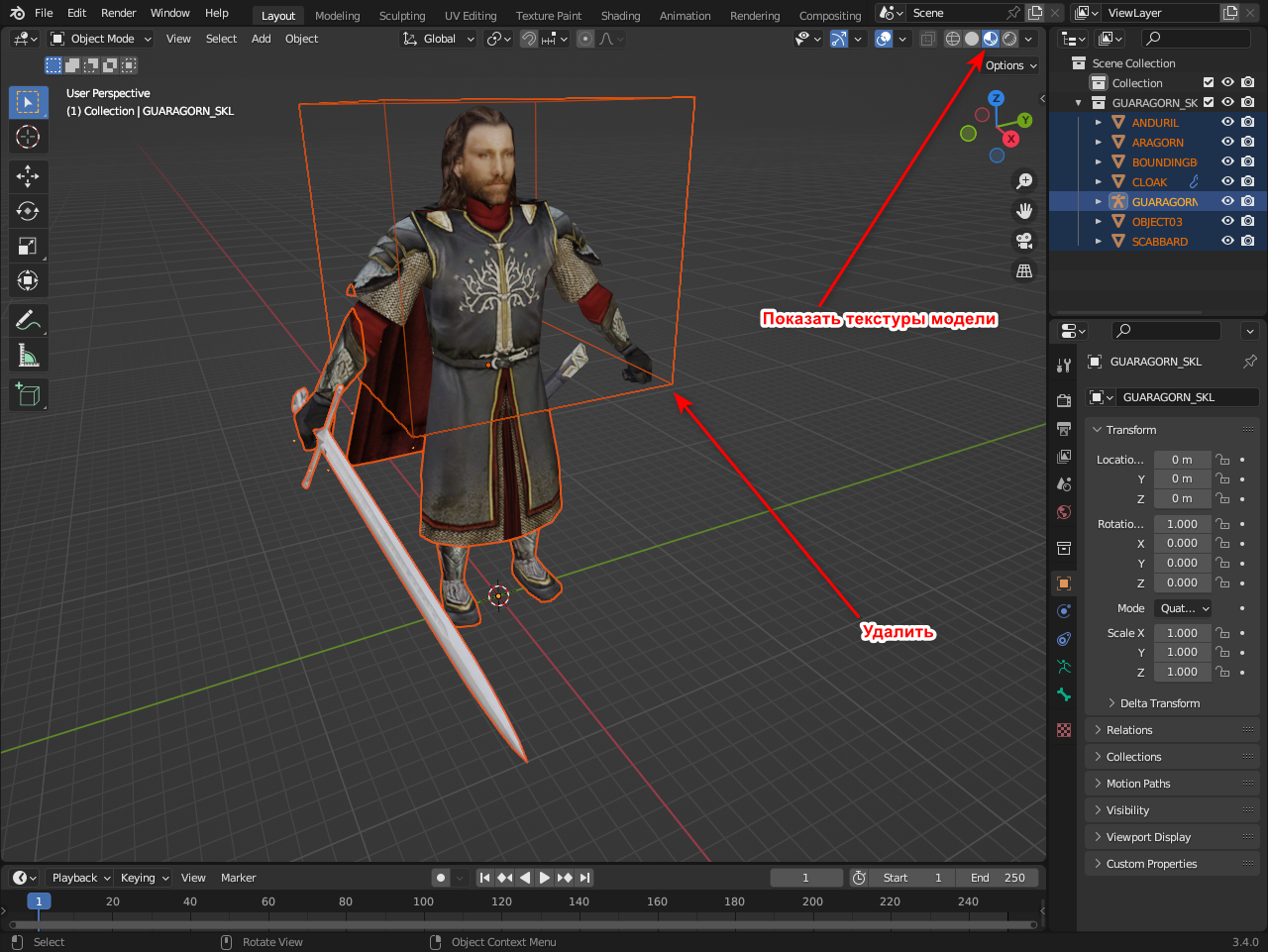

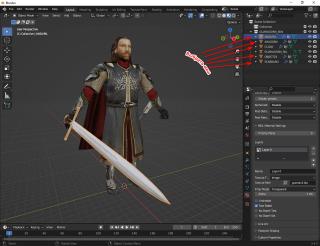

Модель импортировали! Удаляем квадрат и сделаем, чтобы показывало текстуры
Выбираем меш (треугольник)

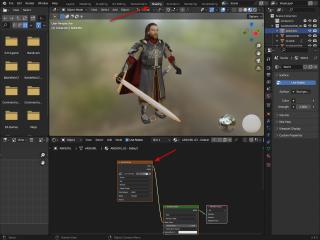

Переходим во вкладку Shading и смотрим название текстуры геосета

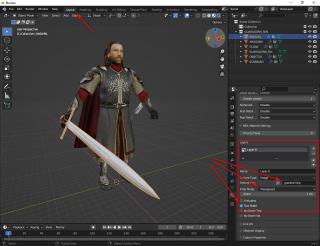

Дальше переключаемся на вкладку Layuot -> Вкладка материалы (глобус внизу) и ищем там Layers.
Прописываем аналогично текстуру, но только в расширении BLP. Выставляем Transperent и Two Sided для каждой текстуре

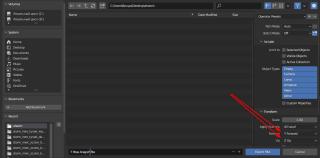

Нажимаем File -> Export -> FBX (.fbx) и ставим Forward (Y Forward), Up (Z Up)
После этого File -> Import -> FBX (.fbx) и выбираем нашу модель

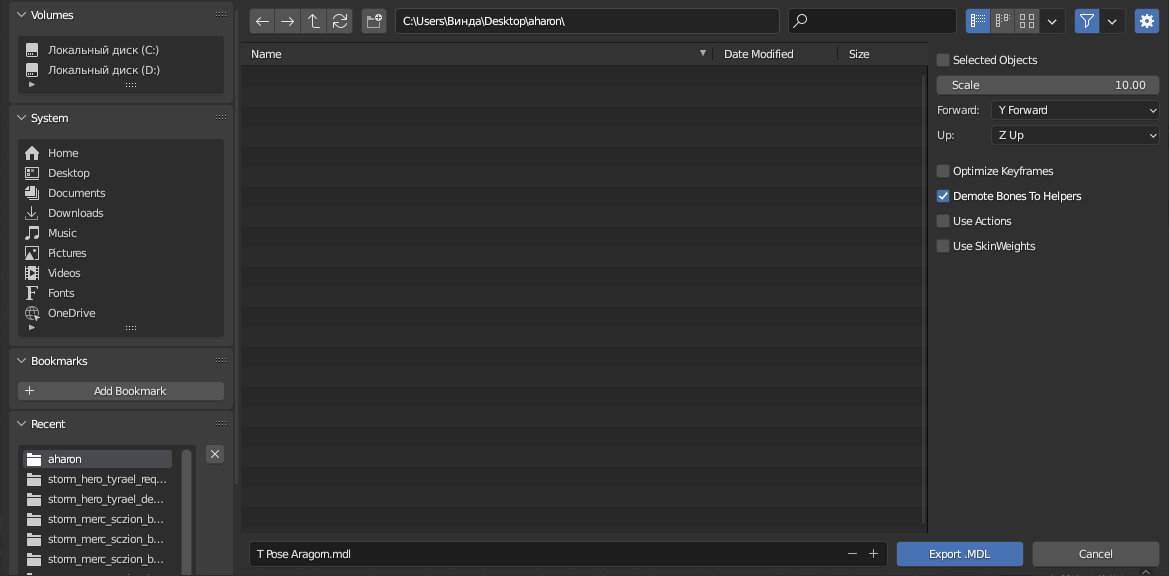

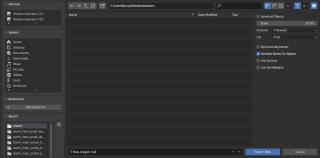

После этого Нажимаем File -> Export -> WarCraft 3 (.mdx/.mdl) и выбираем:
Scale - 10
Forward (Y Forward)
Up (Z Up)
Импортируем модель заново, после этого импортируем анимацию

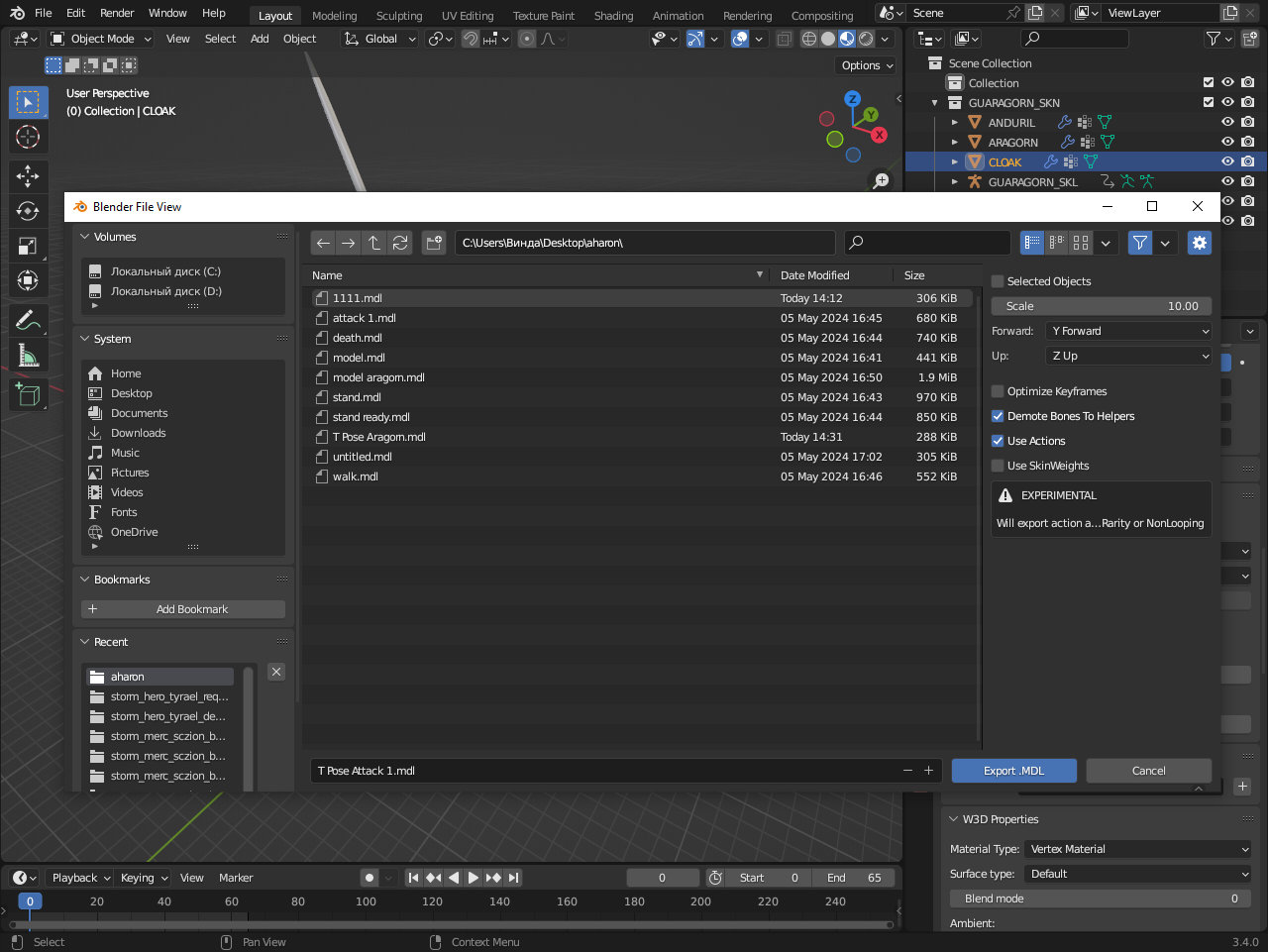

Нажимаем File -> Export -> WarCraft 3 (.mdx/.mdl) и выбираем:
Selected Objects
Scale - 10
Forward (Y Forward)
Up (Z Up)

Ошибки модели

Здесь поговорим про ошибки, которые я столкнулся при работе с моделькой. А также решение этих проблем.

1 Ошибка

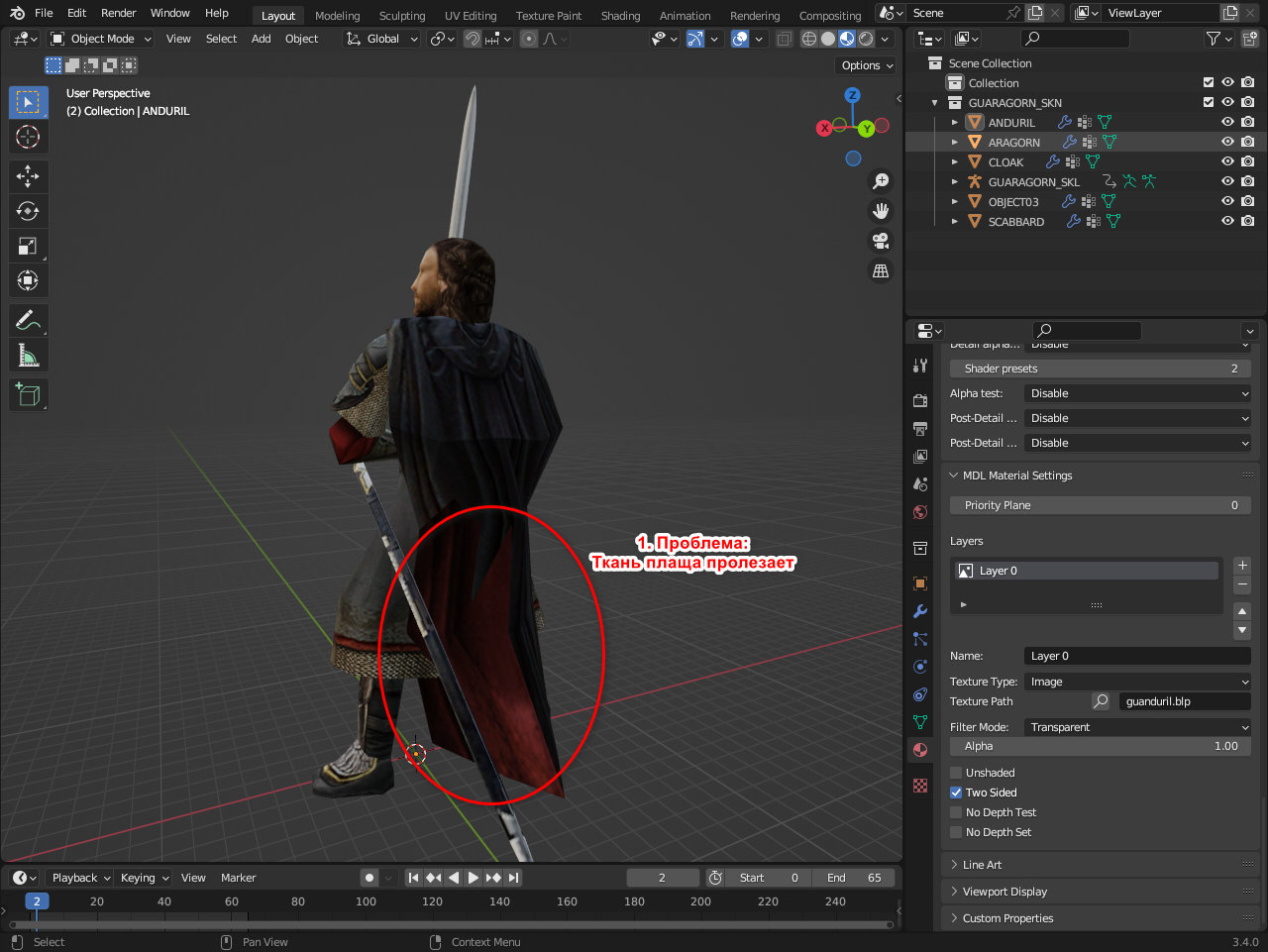

У модели есть проблема с плащом, где красная ткань вылезает

2 Ошибка

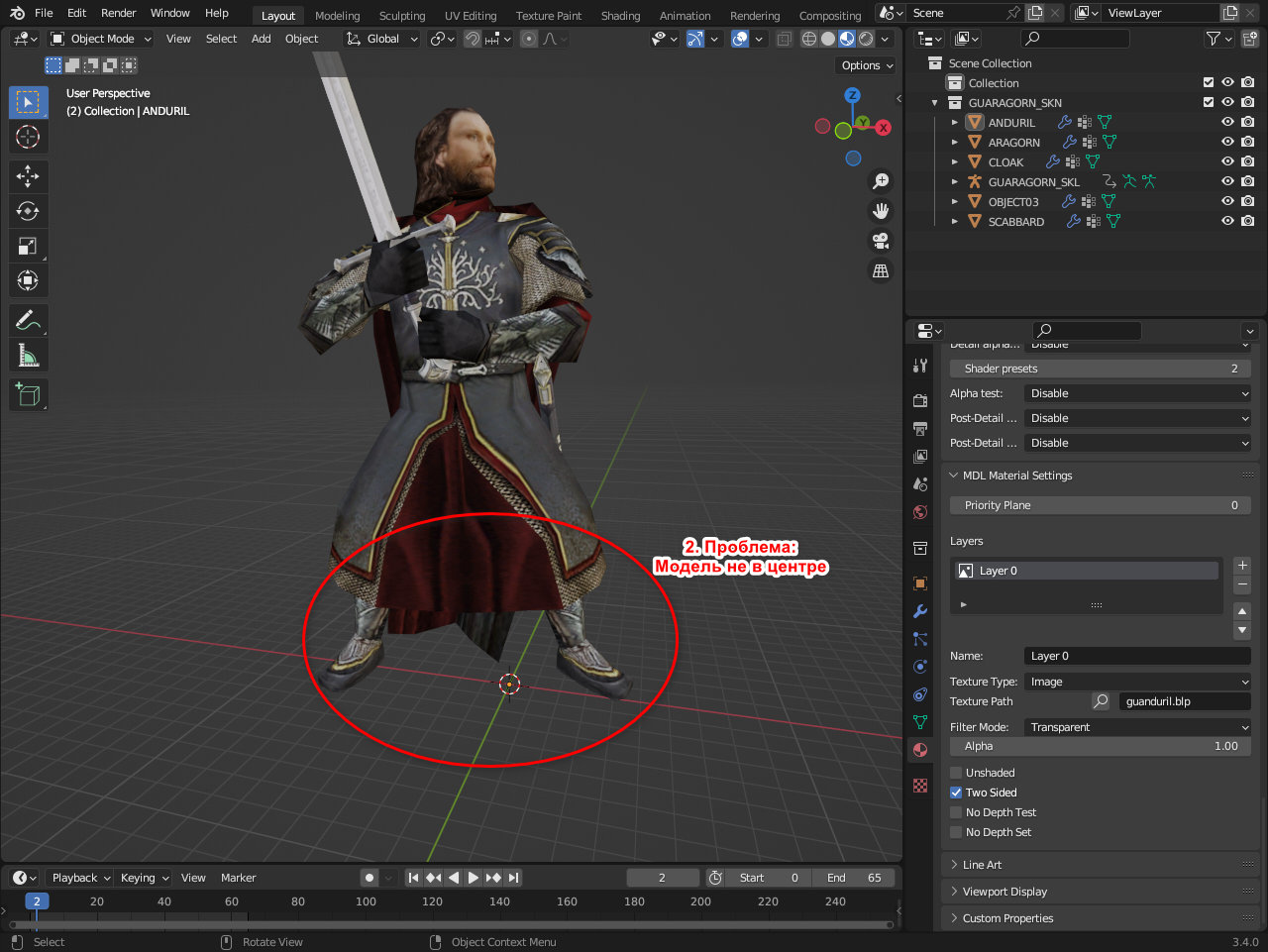

У модели есть проблема с кругом, модель находится не в центре координат

3 Ошибка

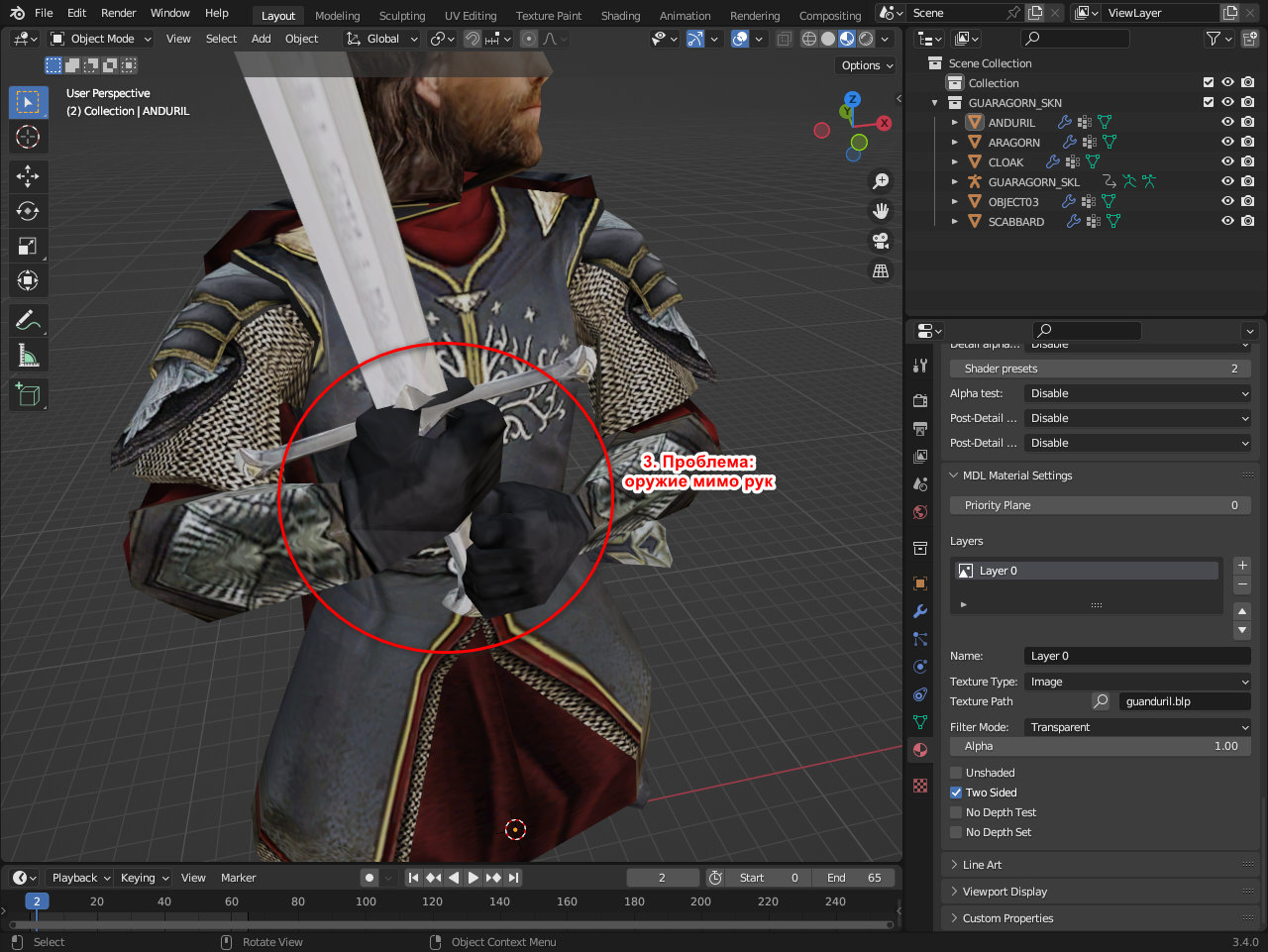

У модели есть проблема с оружием, меч немного криво в руках

4 Ошибка

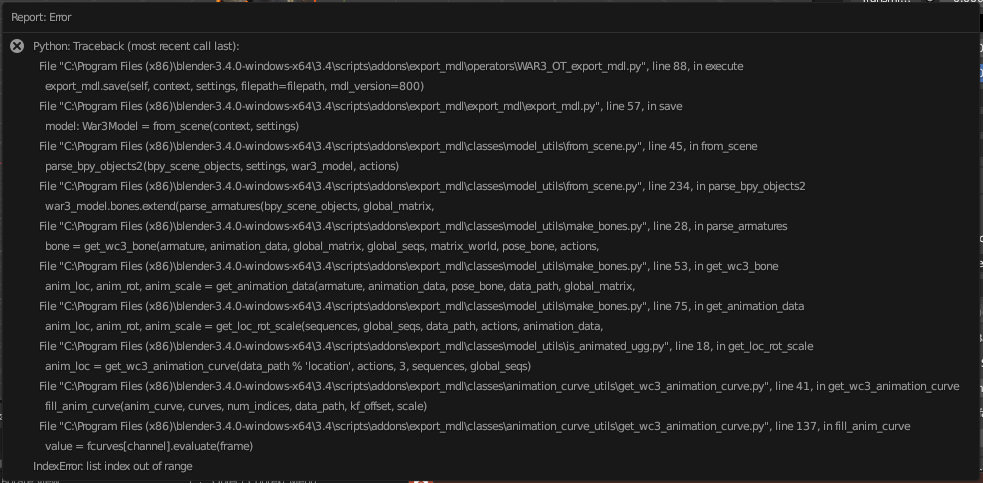

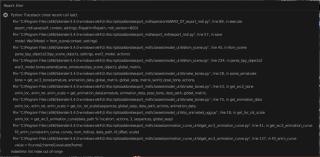

Эта ошибка возникает в некоторых анимациях, когда ты экспортируешь модель в .mdx/mdl

Решение ошибок

1 Ошибка

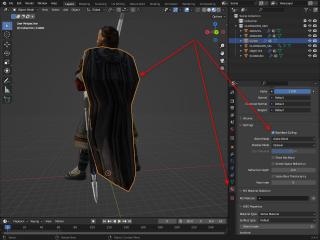

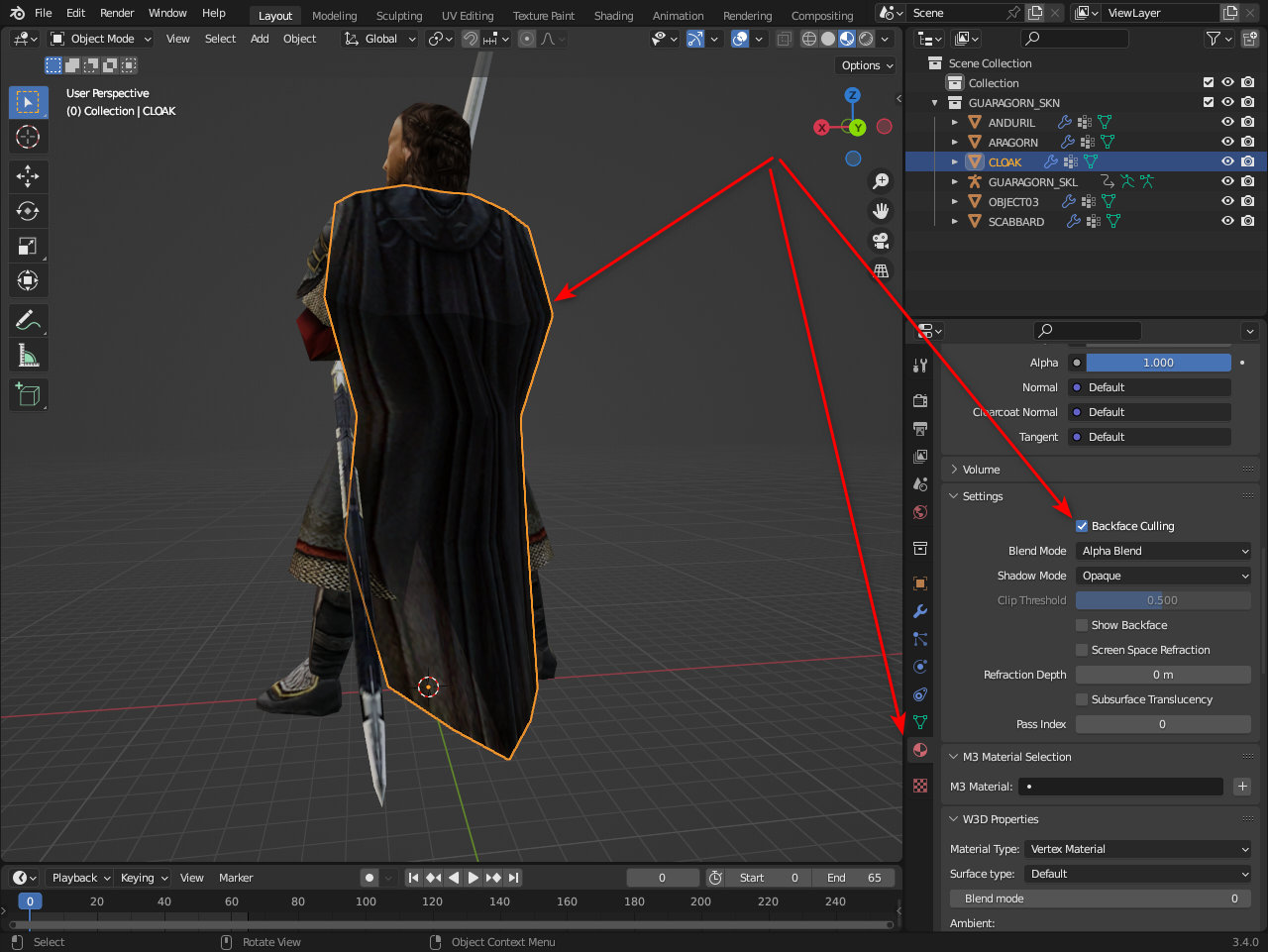

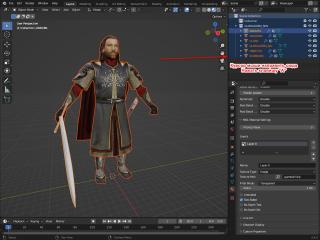

Нам нужно выделить плащ, нажать на кнопку материалы (глобус) и выбрать пункт Blackface Culling
Всегда делайте этот пункт перед моделькой без анимации, а потом когда импортируете каждую новую анимацию.

2 и 3 Ошибка

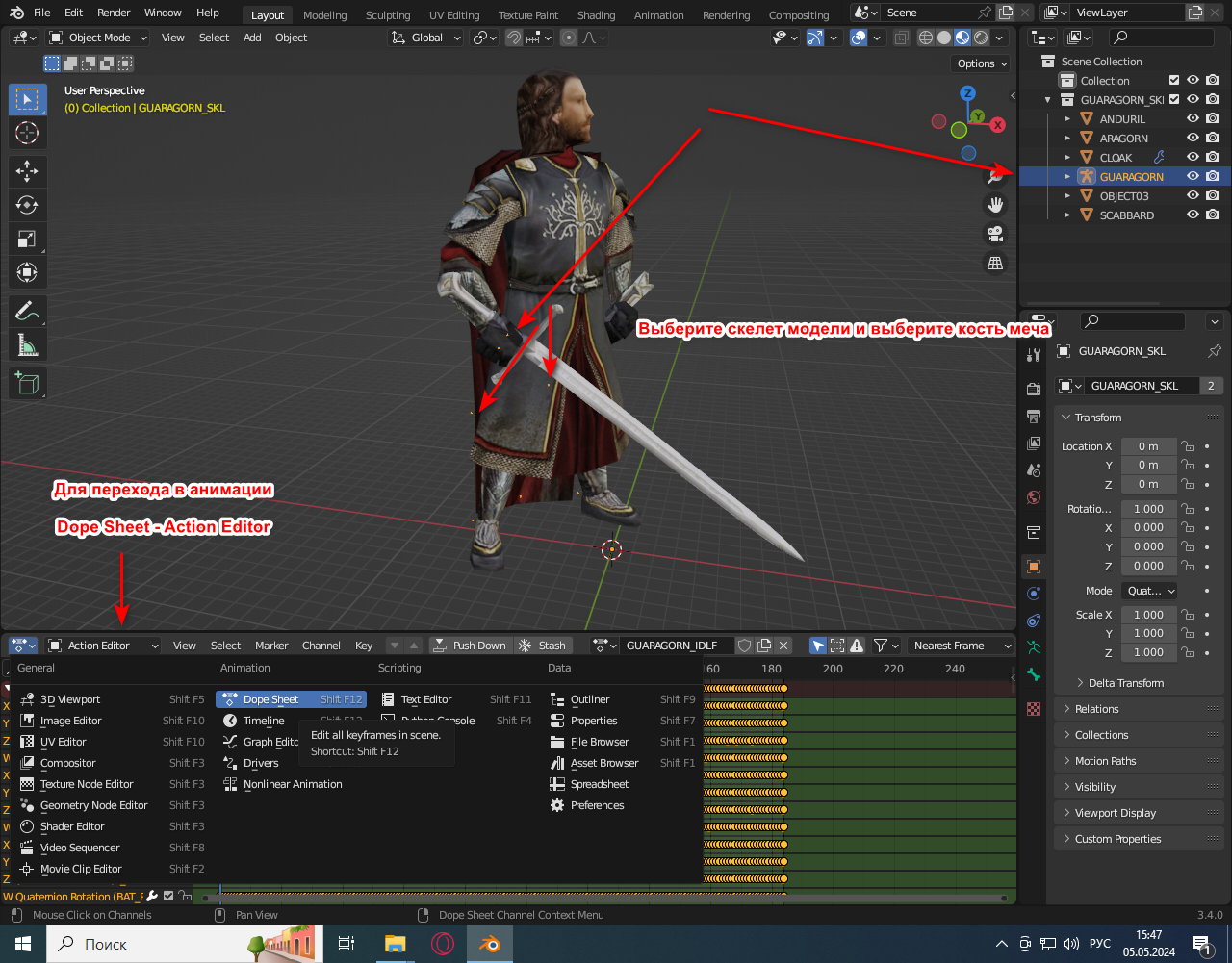

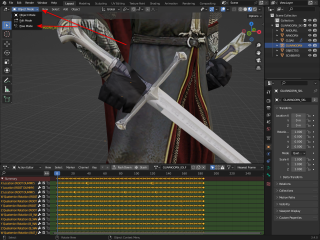

Нам нужно выбрать скелет, а потом геосет меча. После этого переходим во вкладку Dope Sheet - Action Editor
Из режима Object Mode переходим режим Pose Mode

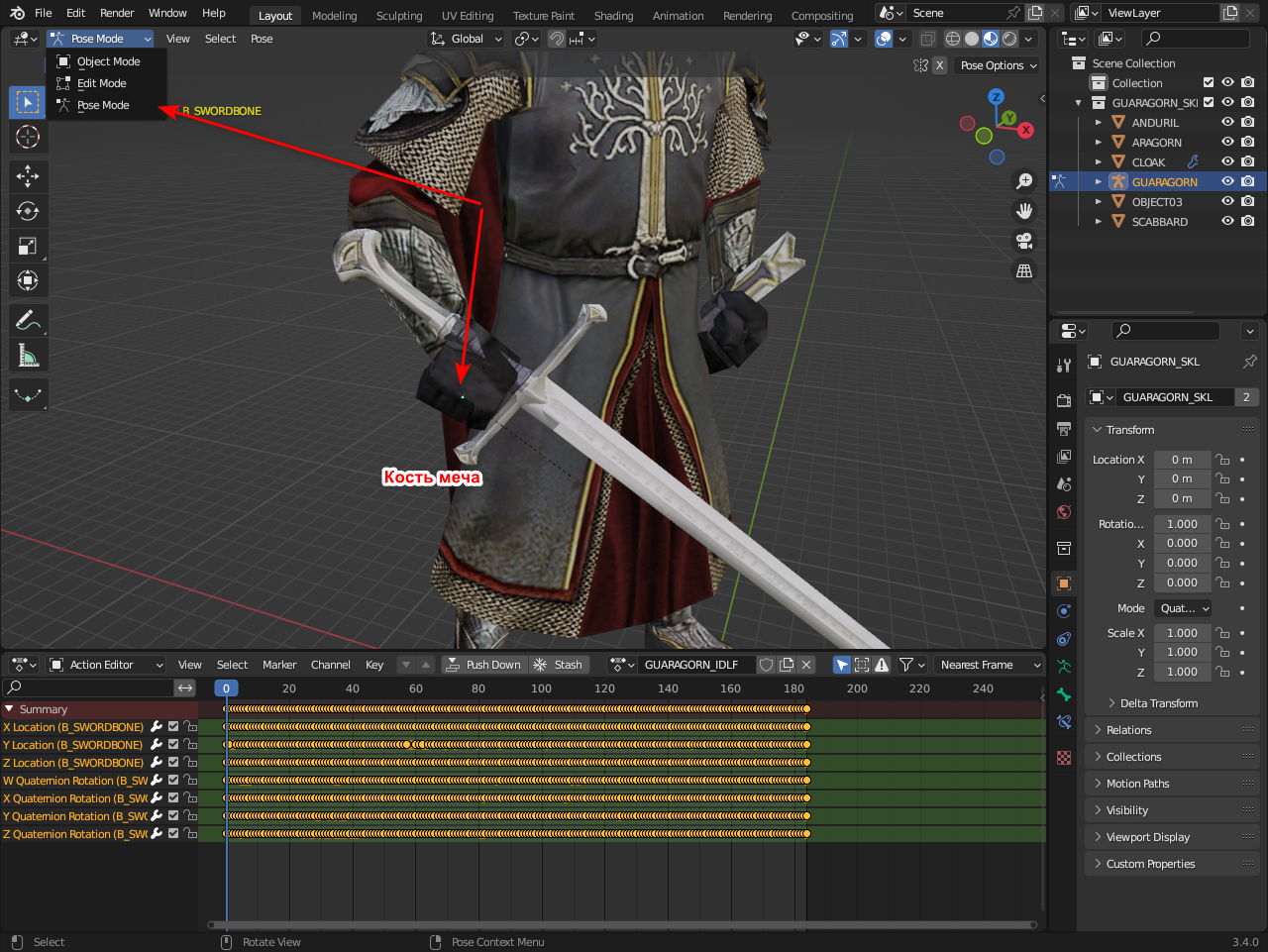

В режиме Pose Mode выбираем кость меча

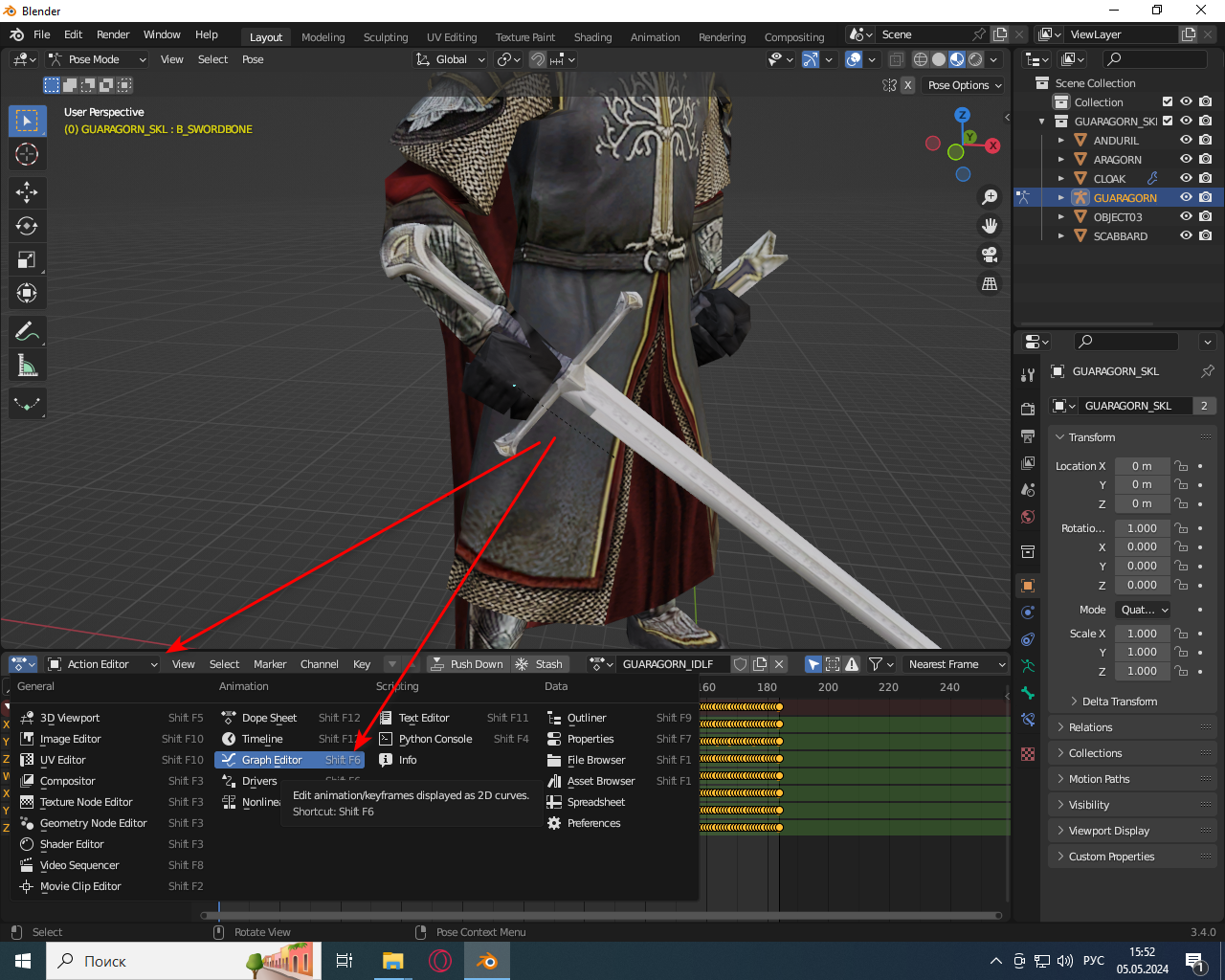

Во вкладке Action Editor переходим во вкладку Graph Editor
Нам нужно выбрать скелет, а потом геосет меча. После этого переходим во вкладку Dope Sheet - Action Editor

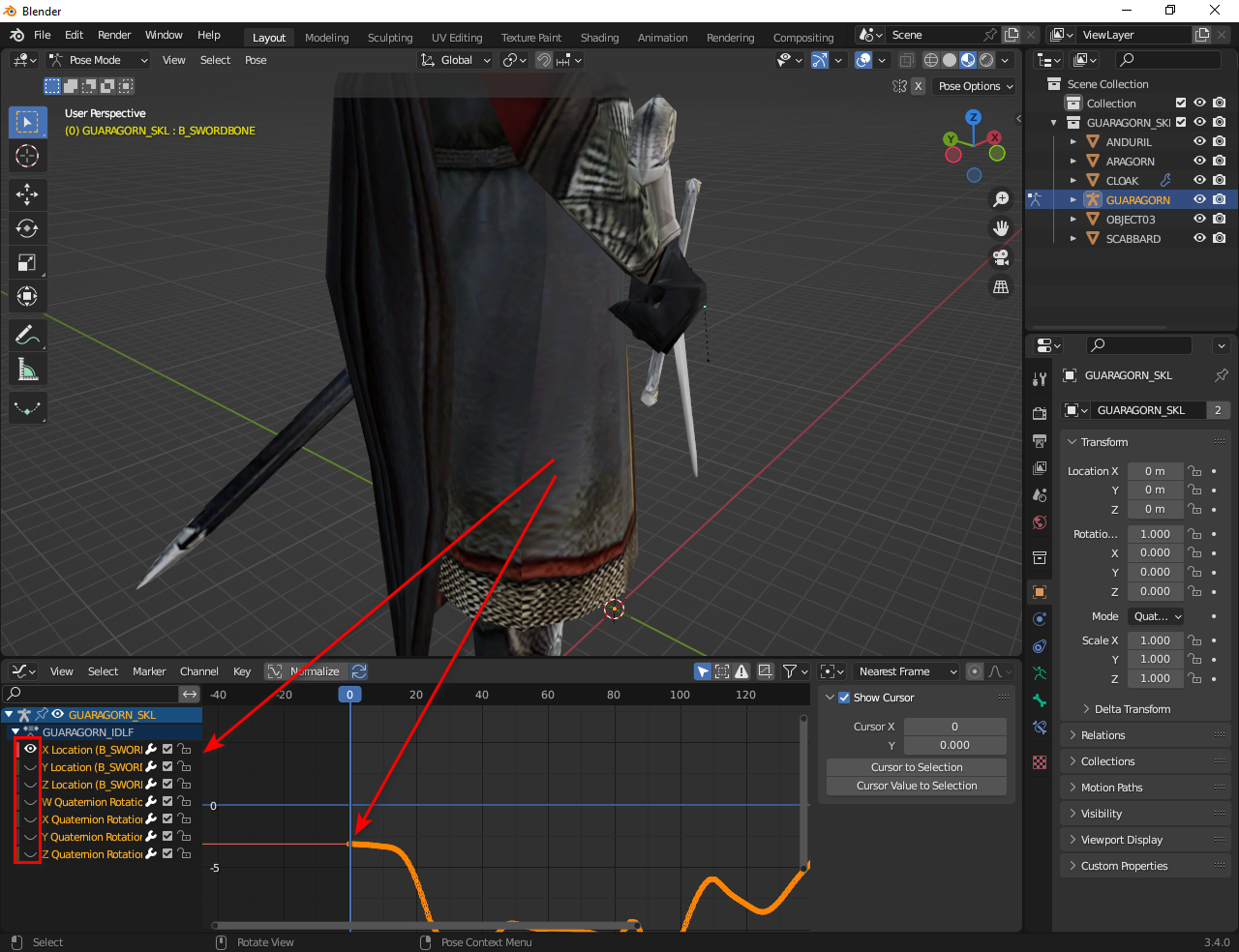

Сбоку вы видите Координаты, а на диаграмме кадры. Отключайте с помощью глазика не нужные линии и найдите ту, которая отвечает за передвижение лево, право, вниз, верх и с помощью этого опускайте вниз или верх диаграмму с помощью клавиши G. Старайтесь влево или вправо диаграмму не перетаскивать.
По такому принципу найдите Root кость юнита и с помощью неё перетащите в центр юнита. Это нужно будет делать так в каждой последующей анимации, которую вы будете импортировать с нового листа.

4 Ошибка

Для решение этой ошибки нужно экспортировать модель FBX формат, после этого импортировать FBX файл и экспортировать mdl. Не забывайте про настройки, которые были вверху описаны при экспорте как FBX, так и MDL

Собираем модель RMS (By Tw1lac)

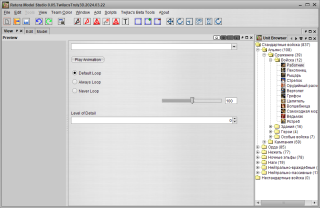

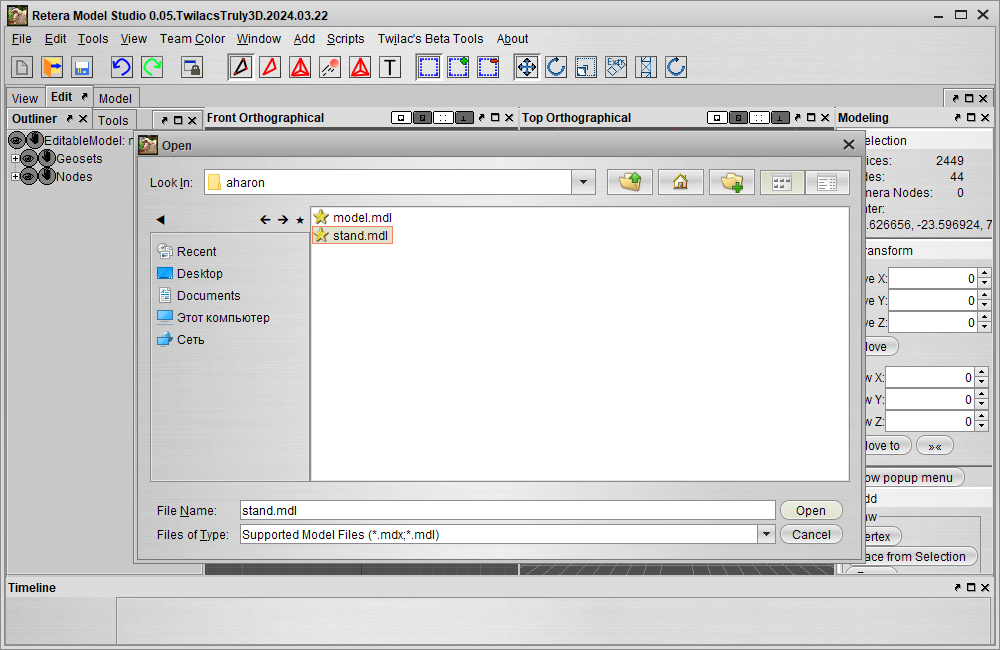

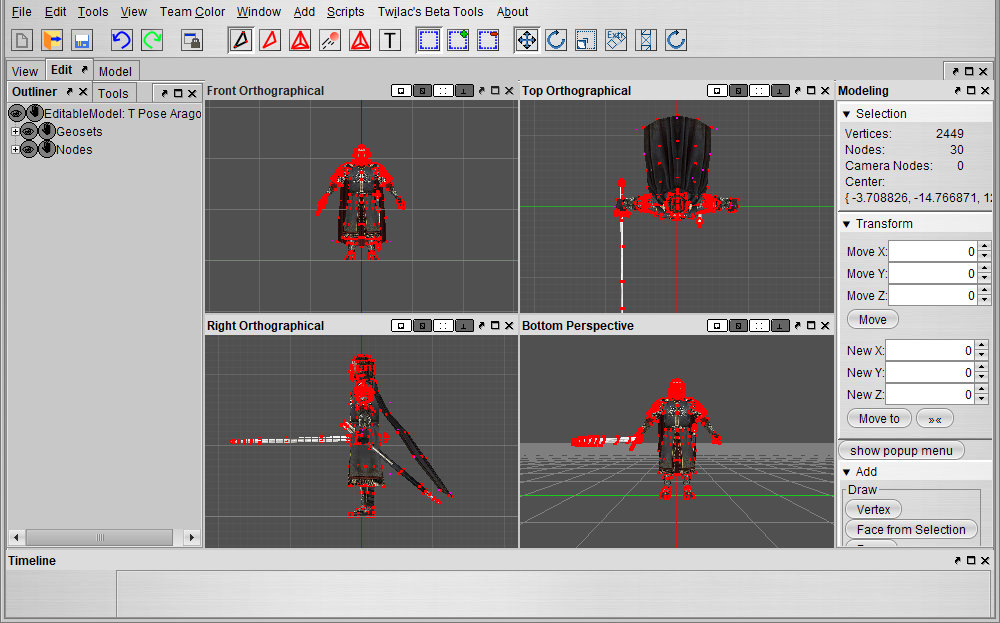

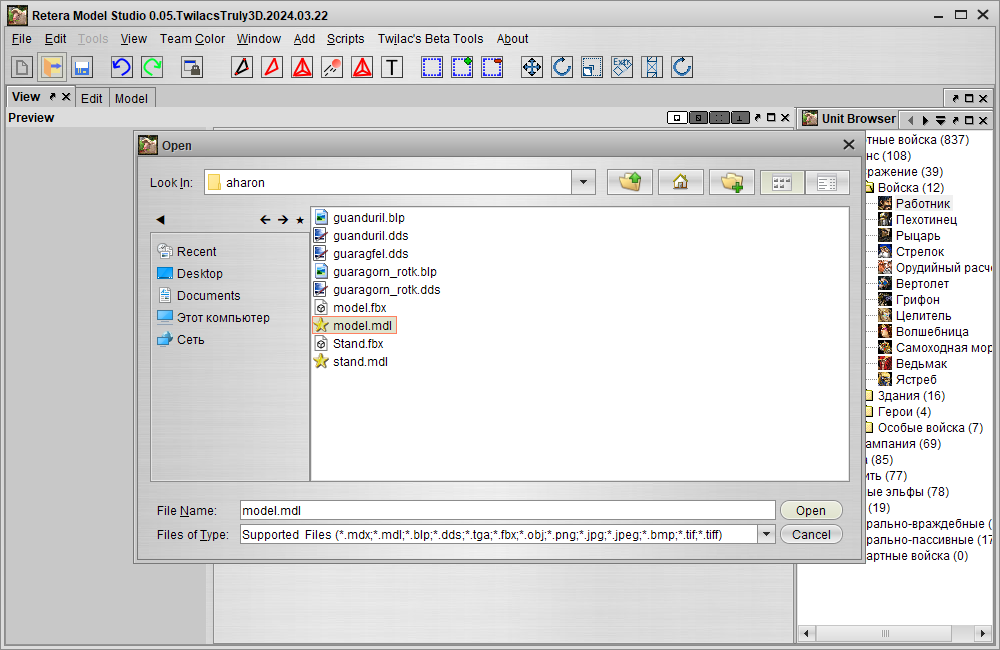

Откройте программу RMS

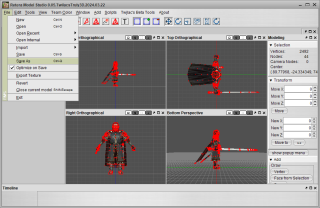

File -> Модель без анимации выберите

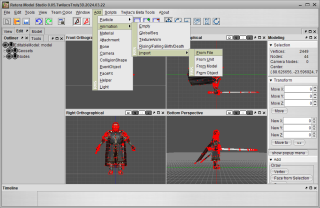

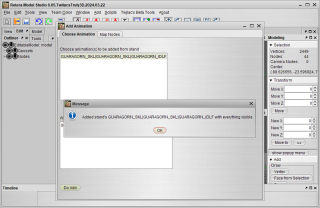

Нажмите Edit -> выберите всю модель и перейдите Add -> Animation -> Import -> From File
Выбрать модель анимации

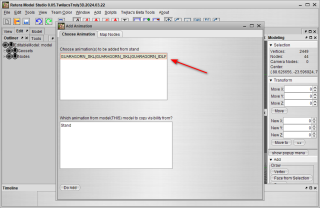

Выбрать в списке сверху анимацию
Нажать ОК.
Это нужно делать с каждой добавлением новой анимации
Сохраняем нашу модель, когда все анимации собрали

Настройка модели

War3 Model Editor 1.05

Давайте переименуем анимации

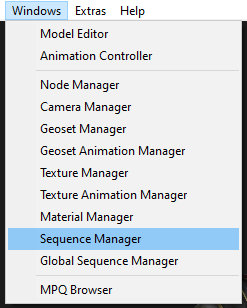

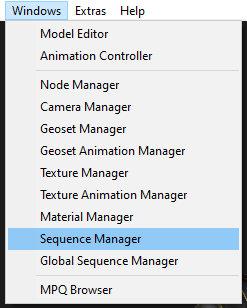

Windows -> Sequence Manager
Выбираем анимацию и даем имя

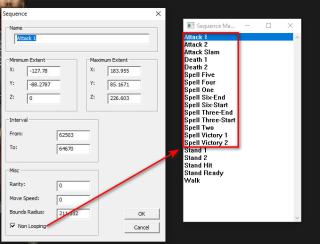

Я уже всё проставил - Attack, Death, Spell анимации нужно проставить Non Looping. Нажмите на анимацию два раза щелчком мышки.

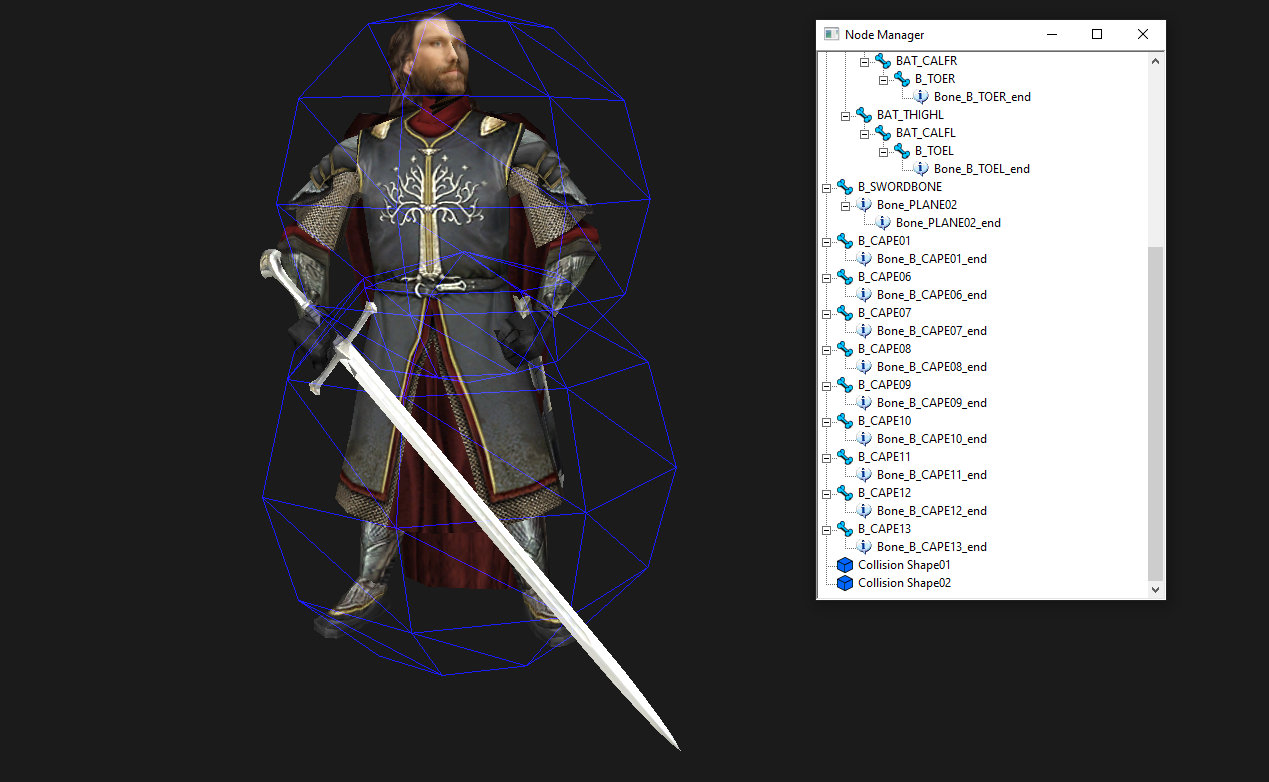

Collision Shape

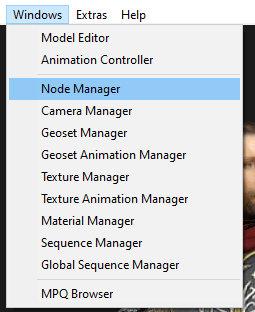

Переходим Windows -> Node Manager

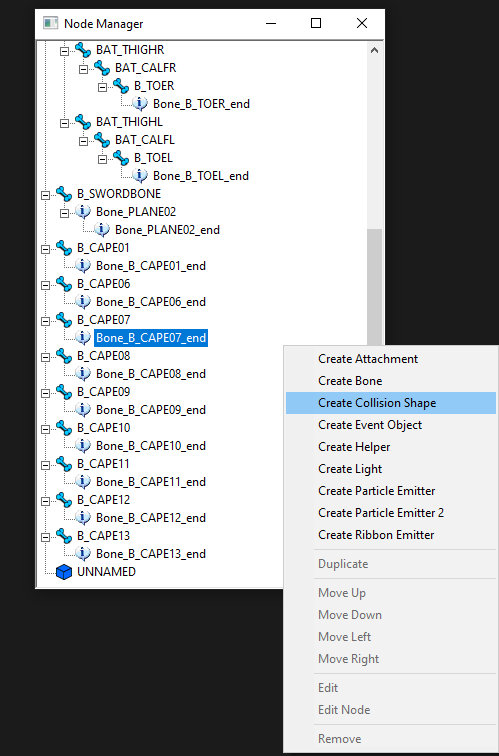

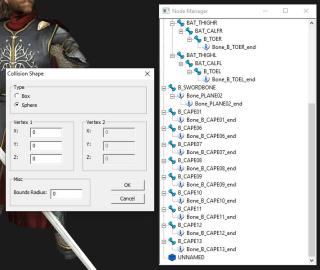

Нажимаем на пустое поле ПКМ и выбираем Create Collision Shape

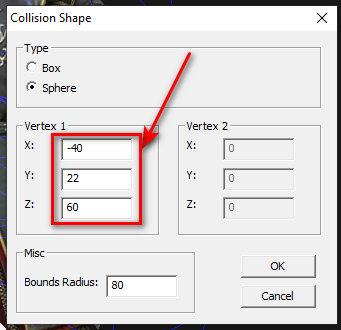

Sphere выбираем, прописываем радиус глобуса (Bounds Radius) и выставляем центре с помощью X-Y-Z Координат. Верх-Вниз-Сторону. Чтобы опускать или другую сторону двигать, то добавляйте черточку (-) перед цифрами.
Для отображения Collision Shape перейдите Edit - Properties и там поставьте галочку Collision Shape в программе War3 Model Editor 1.05

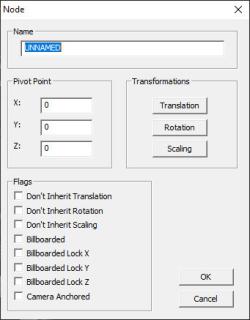

После того как Вы создали первый Collisin Shape01 и Collison Shape02 нужно данные скопировать X-Y-Z и открыть Edit Node чтобы внести те же данные, которые вы вносили изначально
После того как внесли, то не забудь переименовать UNNAMED в Collison Shape01
Готово, мы создали.
Это нужно для того, чтобы при выборе в редакторе карт или в игре, наш юнит смог нормально выбираться

Точки крепления через Mdlivis

Этот пункт я не буду расписывать, просто прочитайте с моей старой статьи этот пункт:Перейти

Работа с текстурой BLP Laboratory

Этот пункт я не буду расписывать, просто прочитайте с моей старой статьи этот пункт:Перейти

Создание камеры через War3 Model Editor 1.05

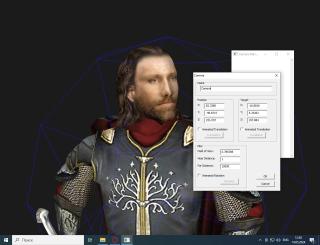

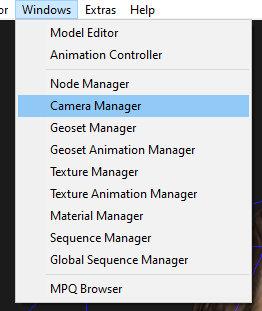

Кликните по Windows -> Camera
Модель поместите в центр, ближе к лицу. ПКМ по окне и создаём камеру

Оптимизация модели

Пару советов, которые помогут оптимизировать модель.

Blender

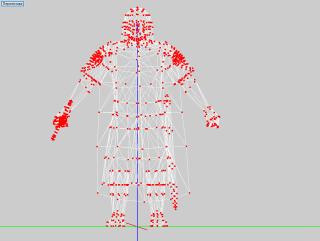

Перетащите курсор как на скриншоте, после этого нажмите клавишу "А" в режиме Edit Mode

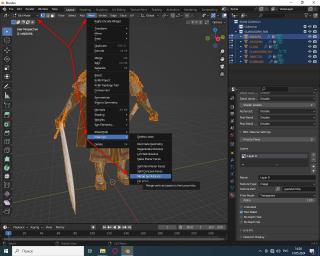

В Edit Mode нажмите Mesh -> Cleam Up -> Merge By Distance
Если внизу увидели цифры, то значит вы сделали всё верно

Оптимизация через Mdlivis

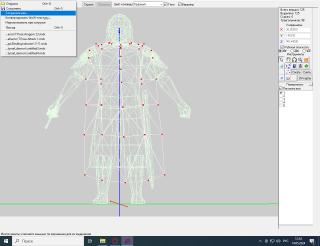

Откройте Mdlivis, выделите все вершины

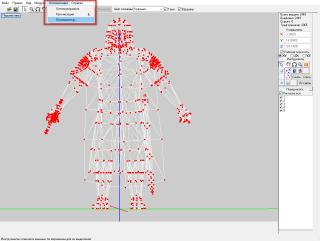

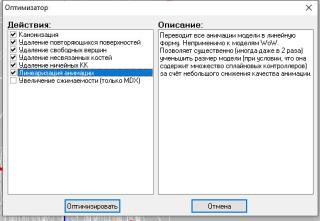

Нажмите Оптимизация -> Оптимизатор
Выберите всё, кроме последнего пункта. Последний пункт ломает лица и пользы никакой не несёт.
Сохраните модель

Оптимизация через RMS (By Tw1lac)

Откройте модель
Выберите все кости в Edit

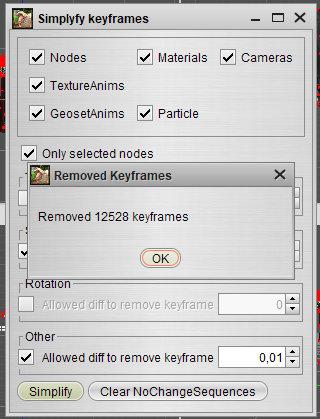

Кликните по Optimize -> Simplify Keyframes

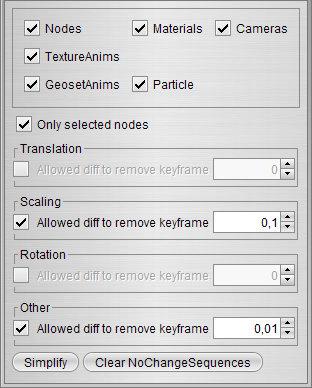

Выбрать так, как показано на скриншоте
Нажать "ОК" и сохраните модель

Заключения

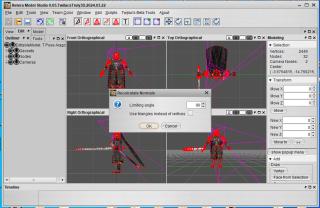

Кликните по Edit -> Optimize -> Recalculate Normals и сделайте на 90 + галочку поставьте

  • Для лучшего результата конвертируйте модель под Reforged, для этого нужно в Blender поставить галочку Use SkinWeight
  • После этого через программу RMS кликните Script -> HD-SD (1000-800) перевести. Это лучше помогает с весами моделей и меньше будет ошибок

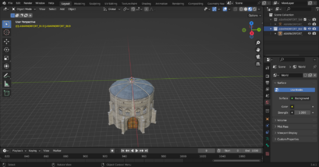

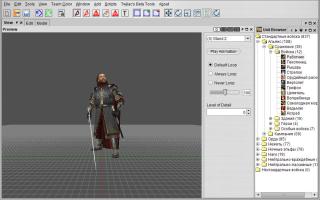

Результат

`
LOADING AD...
0
24
2 weeks ago
0
Обалдеть подробная статья, большой лайкос!
1
35
2 weeks ago
1
Сама модель
0
24
2 weeks ago
Edited by konvan5
0
4 месяца оформлял? XD
Uploaded files
Replies (1)
1
35
2 weeks ago
1
konvan5, ну несколько раз приходилось переписывать. Бывало что и депрессию ловил, когда 5-10 ошибок пропускал и забрасывал. Сейчас нашел время, вернее вчера и написал за несколько часов + сейчас продолжил и закончил.
Потом ещё немного дополню её, так как процесс со зданием не рассмотрели
0
24
2 weeks ago
0

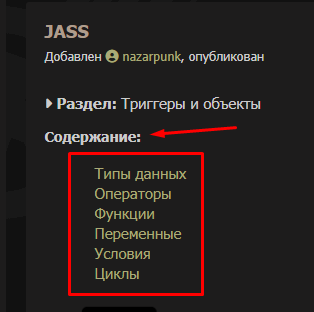

Могу предположить, что эта тема отлично бы смотрелась из нескольких статей с содержанием типа такого:
