Автор статьи: Firstrun70

mpq - это архив файлов, подобный архиву rar или zip. Открывается разными программами (Ladik's MPQ Editor, WinMPQ)
w3m - это mpq для Warcraft 3 ROC/TFT, custom map
w3x - это mpq для Warcraft 3 TFT, custom map
w3n - это mpq для Warcraft 3 TFT, хранящий внутри набор карт w3m или w3x со своей очередностью, custom campaign

Многие считают, что у карт всего два формата: это 12(18) и 19(25). На самом деле их намного больше:
HEX 08 (DEC 08) - ~общее количество карт 18 - ROC Beta 100 103 110
HEX 0A (DEC 10) - ~общее количество карт 3 - ROC Beta 111 112
HEX 0B (DEC 11) - ~общее количество карт 5 - ROC Beta 112
HEX 0F (DEC 15) - ~общее количество карт 9 - ROC Beta 120
HEX 12 (DEC 18) - ~общее количество карт 1861 - ROC Beta 130 134, TFT Beta 312 313, ROC-RF Beta 1.32, Demo, ROC 1.00-ROC 1.32
HEX 17 (DEC 23) - ~общее количество карт 9 - TFT Beta 299
HEX 18 (DEC 24) - ~общее количество карт 16 - TFT Beta 302 304 304a
HEX 19 (DEC 25) - ~общее количество карт 4553 - TFT Beta 306 310 311 312 314 315, TFT-RF Beta 1.32, TFT 1.07-TFT 1.32
HEX 1A (DEC 26) - ~общее количество карт 6 - ROC 1.31.0.12071, TFT 1.31.0.12071
HEX 1B (DEC 27) - ~общее количество карт 1 - TFT 1.31.0.12071
HEX 1C (DEC 28) - ~общее количество карт 130 - TFT-RF Beta 1.32, ROC 1.31.0.12071, TFT 1.31.0.12071 1.31.1.12164 1.32.0.14481
HEX 1F (DEC 31) - ~общее количество карт 879 - ROC-RF Beta 1.32, TFT-RF Beta 1.32, ROC 1.32.0.14481, TFT 1.32.0.14481

• ~общее количество карт - это приблизительное количество разных оффициальных En+Ru карт на момент выхода 1.32.0.14481
• HEX это шестнадцатеричное значение, а DEC десятиричное значение
• ROC BETA карты не видны в обычном Warcraft, для них нужен ROC BETA, но их можно запустить в обычном Warcraft через -loadfile

Открываем файл mpq через Ladik's MPQ Editor

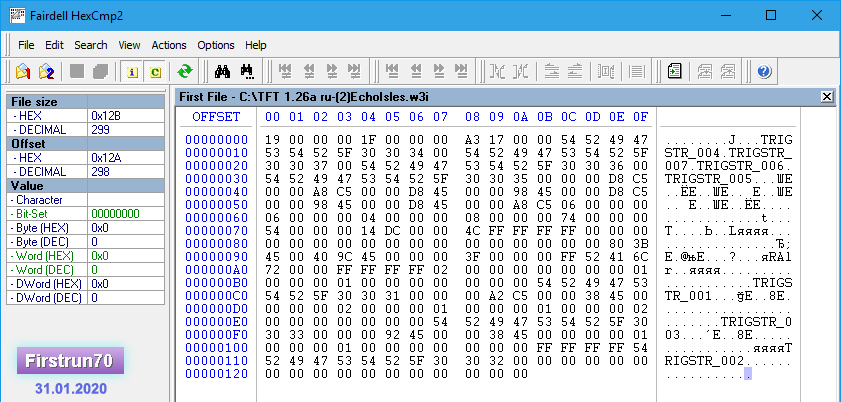

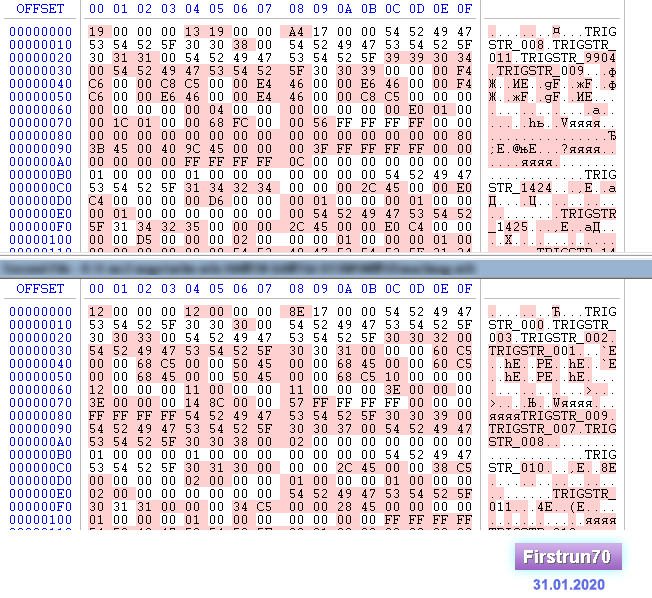

Открываем оттуда war3map.w3i через HEX редактор. (очень много разных, Fairdell HexCmp2 довольно удобна, в ней также можно сравнивать два файла между собой)

Адресация в HEX редакторе 16-тиричная.
Offset (отступ) - 16 столбцов и неограниченное количество строк.
Тут желательно подтянуть матчасть по 16-тиричной системе, чтобы понимать принципы работы систем счисления.
Число 15 в 10й системе - равно 0F в 16й системе, а A0 в 16й равно 160 в 10й.
Но для нашей задачи глубокие познания не понадобятся, мы будем ориентироваться по строкам и столбцам.
16 столбцов 0123456789ABCDEF и строки. Например адрес 4D3 это строка 4D0 и столбец 03

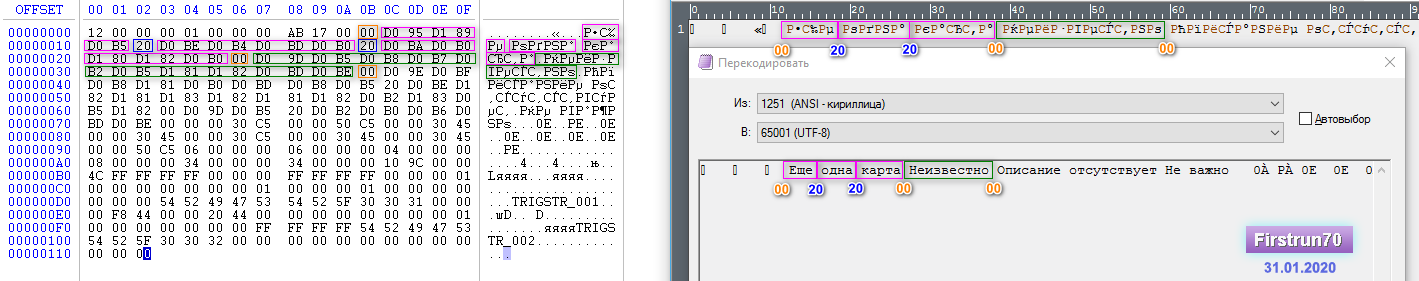

Адрес значений часто плавает, т.к. "Название карты" или "Автор" по длине могут быть разным, тем самым сдвигая все остальные значения (а также и по другим причинам, например различные форматы карты).

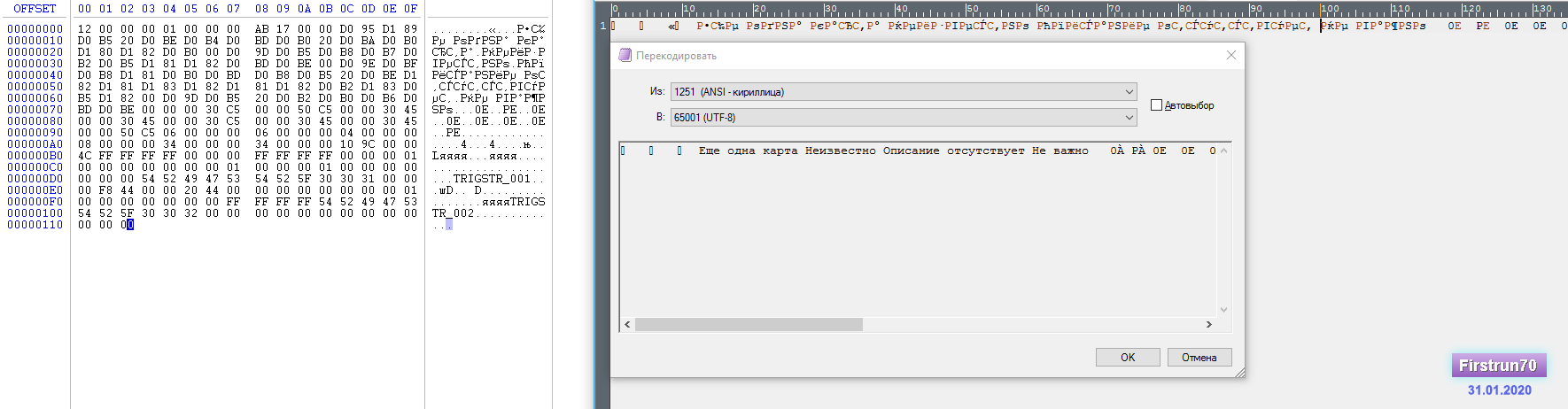

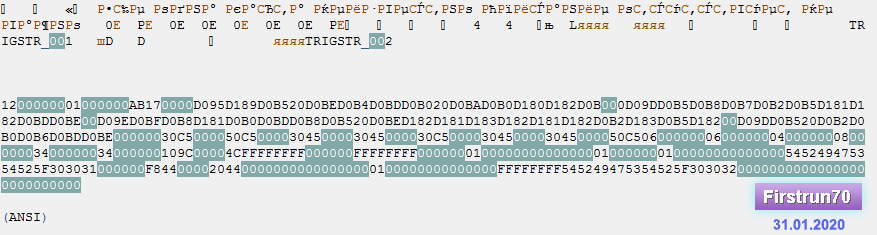

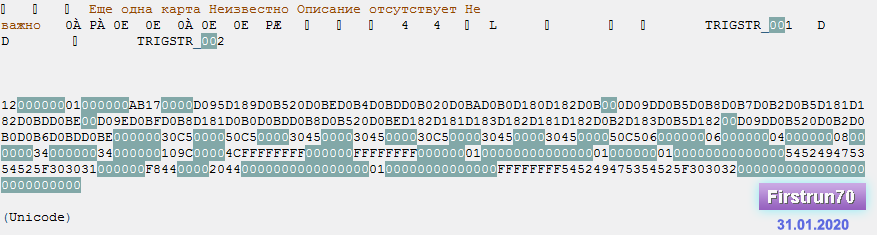

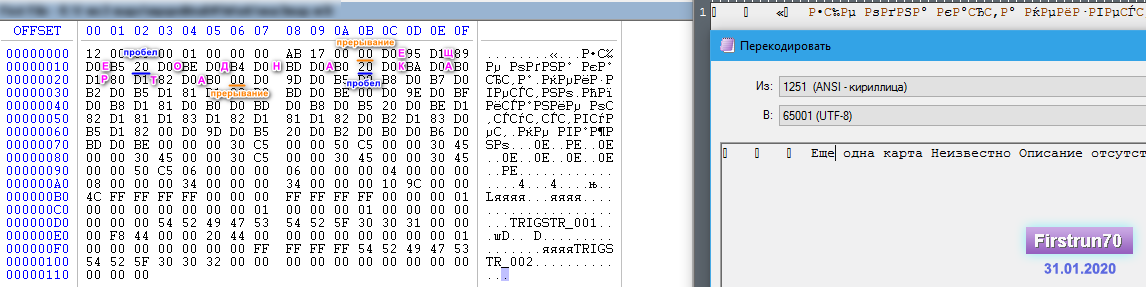

в текстовом редакторе лучше открывать в кодировке Юникод

Лучшим разделителем между данными является 00, по ним можно ориентироваться.

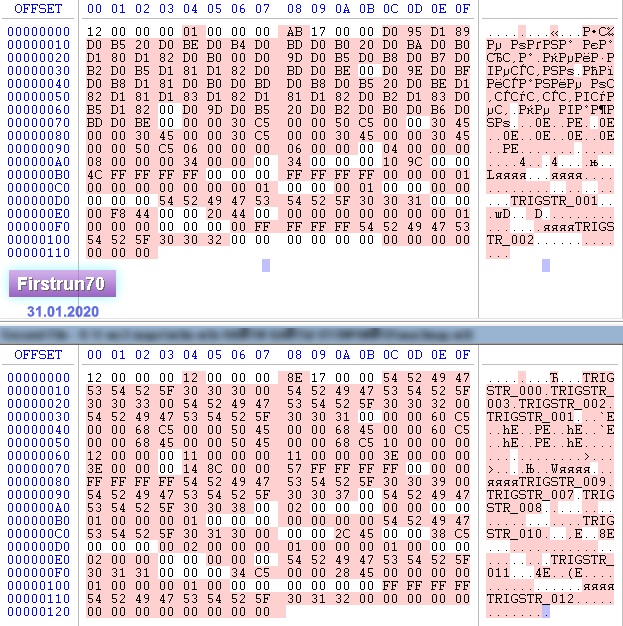

В w3i значения могут писаться и текстом и ссылкой на этот текст TRIGSTR_xxx

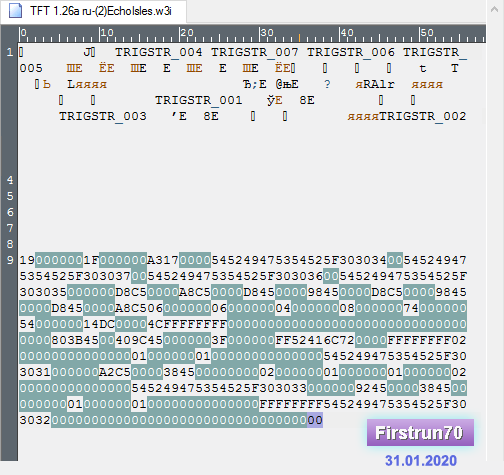

Ниже приведен пример адресов значений для карты - \TFT 1.26a ru\(2)EchoIsles.w3x (карта прикреплена к статье)
Все данные для World Editor 1.26
w3x(UTF65001) - Строка 1:9 - значит файл w3x открыт в текстовом редакторе с кодировкой Unicode UTF65001, строка 1, символ 9

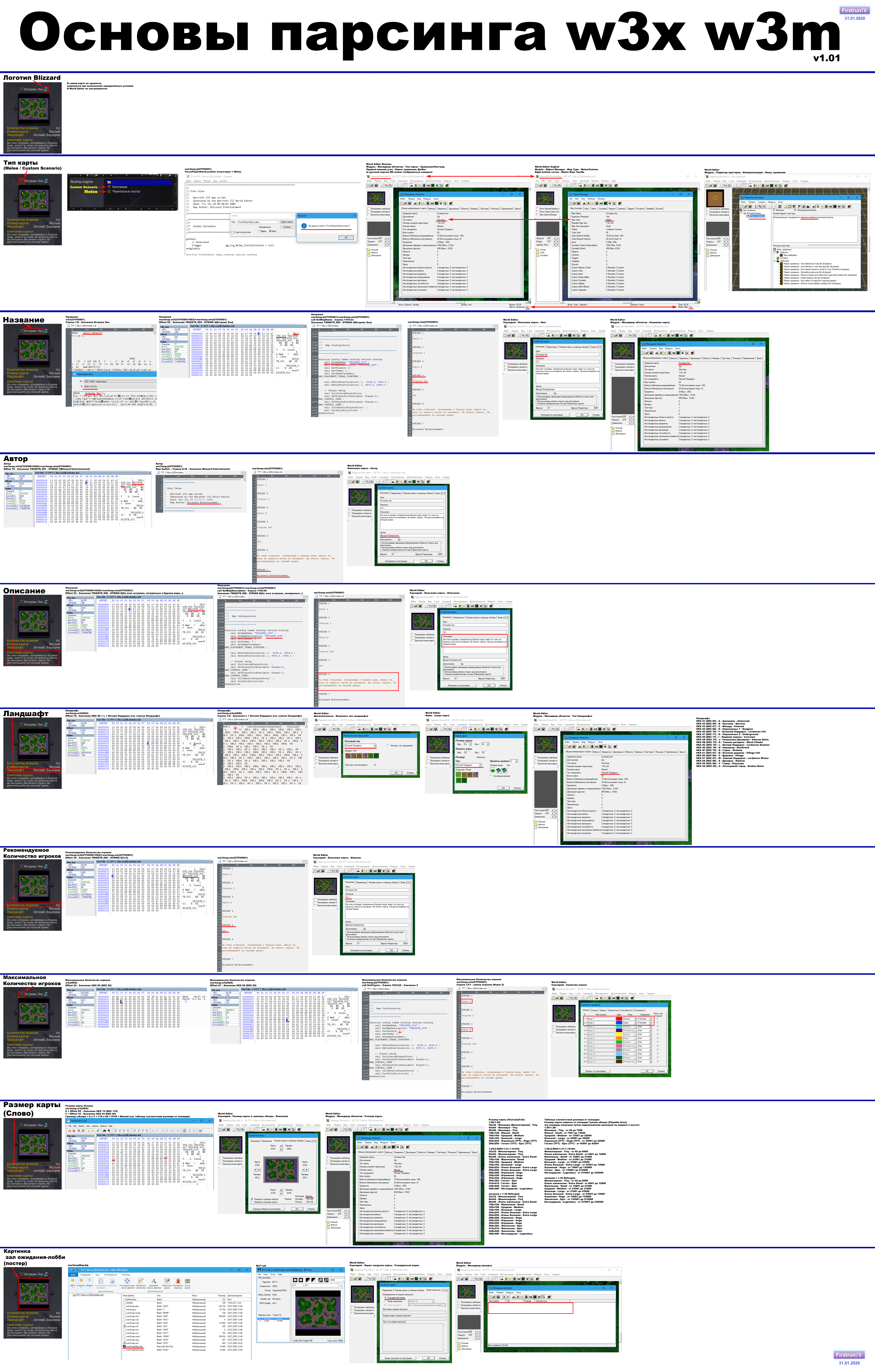

Картинку следует открывать в отдельном окне, а лучше скачать (5000px x 8000px):

• Логотип Blizzard - В самой карте не хранится, появляется при выполнении определённых условий.
• Тип карты (Melee - два меча / Custom Scenario - жёлтая шестерёнка) - war3map.j(UTF65001) - ForcePlayerStartLocation отсутствует = Melee

Если в файле war3map.j присутствует строка "ForcePlayerStartLocation" - то Custom Scenario, иначе Melee (определяет с точностью 95%)
При сохранении карты в World Editor написано "Эта карта больше не подходит для режима сражения" - значит будет Custom Scenario (жёлтая шестерёнка)
Самый простой способ создать карту Melee (два меча) - создать новую карту, добавить 2 шахты, добавить второго игрока (Сценарий - Свойства игрока), сохранить карту с автоматическим созданием исходных позиций.

• Формат карты (ROC/TFT) - war3map.w3i(HEX) - Offset 00 - Значение HEX 19 (DEC 25) = TFT
• Количество сохранений карты - war3map.w3i(HEX) - Offset 04 - Значение HEX 1F (DEC 31)
• Версия World Editor - war3map.w3i(HEX) - Offset 08 - Значение HEX 17A3 (DEC 6051)
• Название - w3x(UTF65001) - Строка 1:9 - Значение Острова Эхо
• Название - war3map.w3i(UTF65001/HEX)+war3map.wts(UTF65001) - Offset 0C - Значение TRIGSTR_004 - STRING 4{Острова Эхо}
• Название - war3map.j(UTF65001)+war3map.wts(UTF65001) - call SetMapName - Строка 1161:23 - Значение TRIGSTR_004 - STRING 4{Острова Эхо}
• Автор - war3map.w3i(UTF65001/HEX)+war3map.wts(UTF65001) - Offset 18 - Значение TRIGSTR_007 - STRING 7{Blizzard Entertainment}
• Автор - war3map.j(UTF65001) - Map Author: - Строка 8:18 - Значение Blizzard Entertainment
• Описание - war3map.w3i(UTF65001/HEX)+war3map.wts(UTF65001) - Offset 24 - Значение TRIGSTR_006 - STRING 6{На этих островах, затерянных в бурном море...}
• Описание - war3map.j(UTF65001)+war3map.wts(UTF65001) - call SetMapDescription - Строка 1162:30 - Значение TRIGSTR_006 - STRING 6{На этих островах, затерянных в бурном море...}
• Ландшафт - war3map.w3i(HEX) - Offset 78 - Значение HEX 4C = L = Летний Лордерон (см. список Ландшафт)
• Ландшафт - war3map.w3e(ANSI) - Строка 1:9 - Значение L = Летний Лордерон (см. список Ландшафт)
• Рекомендуемое Количество игроков - war3map.w3i(UTF65001/HEX)+war3map.wts(UTF65001) - Offset 30 - Значение TRIGSTR_005 - STRING 5{1х1}
• Максимальное Количество игроков - w3x(HEX) - Offset 22 - Значение HEX 02 (DEC 02)
• Максимальное Количество игроков - war3map.w3i(HEX) - Offset A7 - Значение HEX 02 (DEC 02)
• Максимальное Количество игроков - war3map.j(UTF65001) - call SetPlayers - Строка 1633:22 - Значение 2
• Максимальное Количество игроков - war3map.wts(UTF65001) - Строка 13:1 - имена игроков (Игрок 2)
• Границы обзора (Игровая)(Playable) - war3map.w3i(HEX):

E = Offset 6C - Значение HEX 74 (DEC 116)
F = Offset 70 - Значение HEX 54 (DEC 84)
Границы обзора = E x F = 116 x 84

• Размер карты (Слово) - war3map.w3i(HEX):

E = Offset 6C - Значение HEX 74 (DEC 116)
F = Offset 70 - Значение HEX 54 (DEC 84)
Границы обзора = E x F = 116 x 84 = 9744 = Малый (см. таблицу соответствия размера от площади (ниже))

• Размер карты (Число)(Полная)(Full) - war3map.w3i(HEX):

A = Offset 5C - Значение HEX 06 (DEC 06)
B = Offset 60 - Значение HEX 06 (DEC 06)
C = Offset 64 - Значение HEX 04 (DEC 04)
D = Offset 68 - Значение HEX 08 (DEC 08)
E = Offset 6C - Значение HEX 74 (DEC 116)
F = Offset 70 - Значение HEX 54 (DEC 84)
Ширина (DEC) = A + B + E = 6 + 6 + 116 = 128
Высота (DEC) = C + D + F = 4 + 8 + 84 = 96
Размер карты = Ширина x Высота = 128 x 96

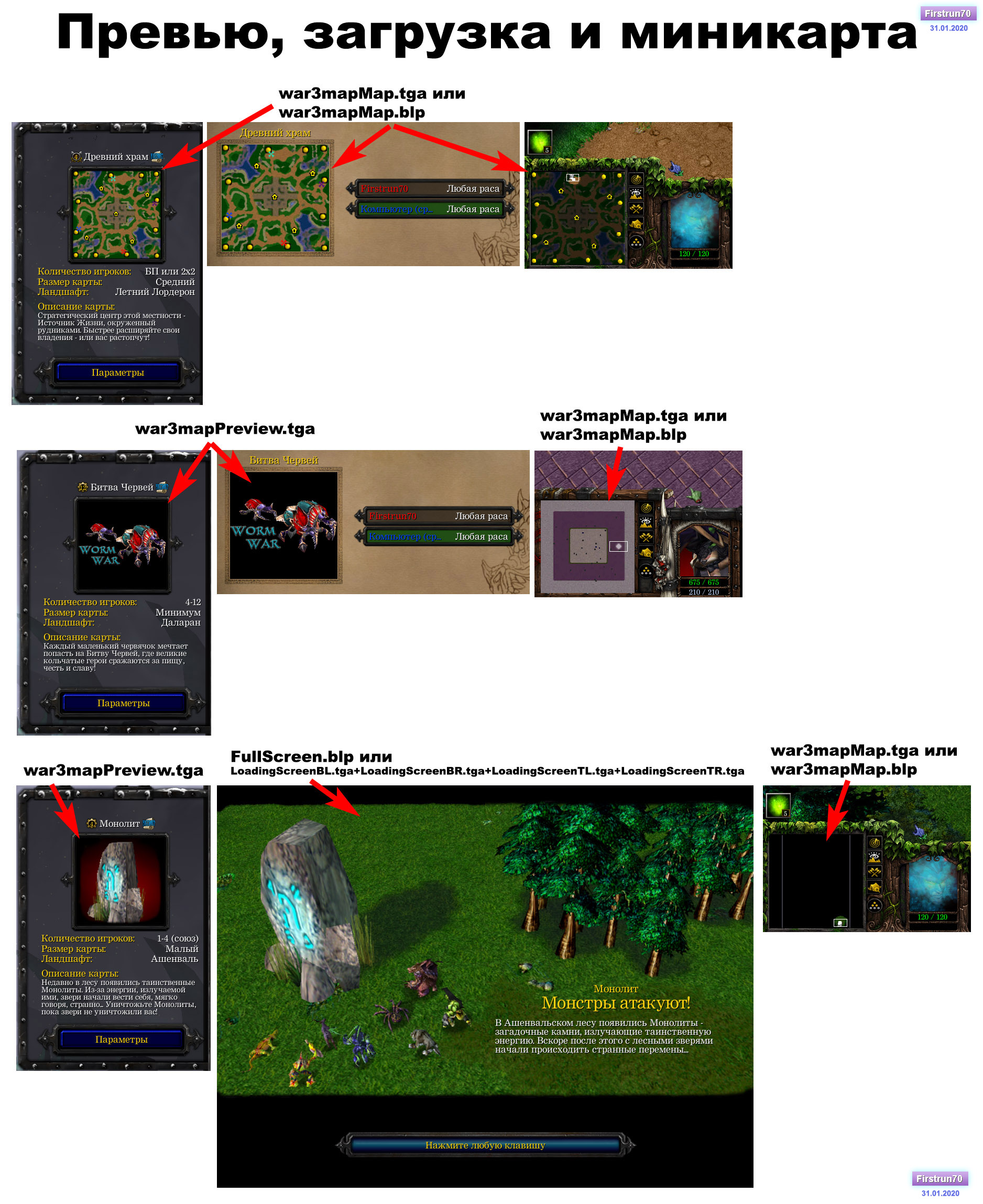

• Картинка зал ожидания-лобби (постер) - war3mapPreview.tga или war3mapMap.tga или war3mapMap.blp (написаны в порядке приоритетности)
• Картинка экран загрузки (постер) - war3mapPreview.tga или war3mapMap.tga или war3mapMap.blp (написаны в порядке приоритетности)
• Картинка экран загрузки (полный экран) - обычно FullScreen.blp (ссылка обычно из LoadingScreen.mdx)
• Картинка миникарта - war3mapMap.tga или war3mapMap.blp (написаны в порядке приоритетности)

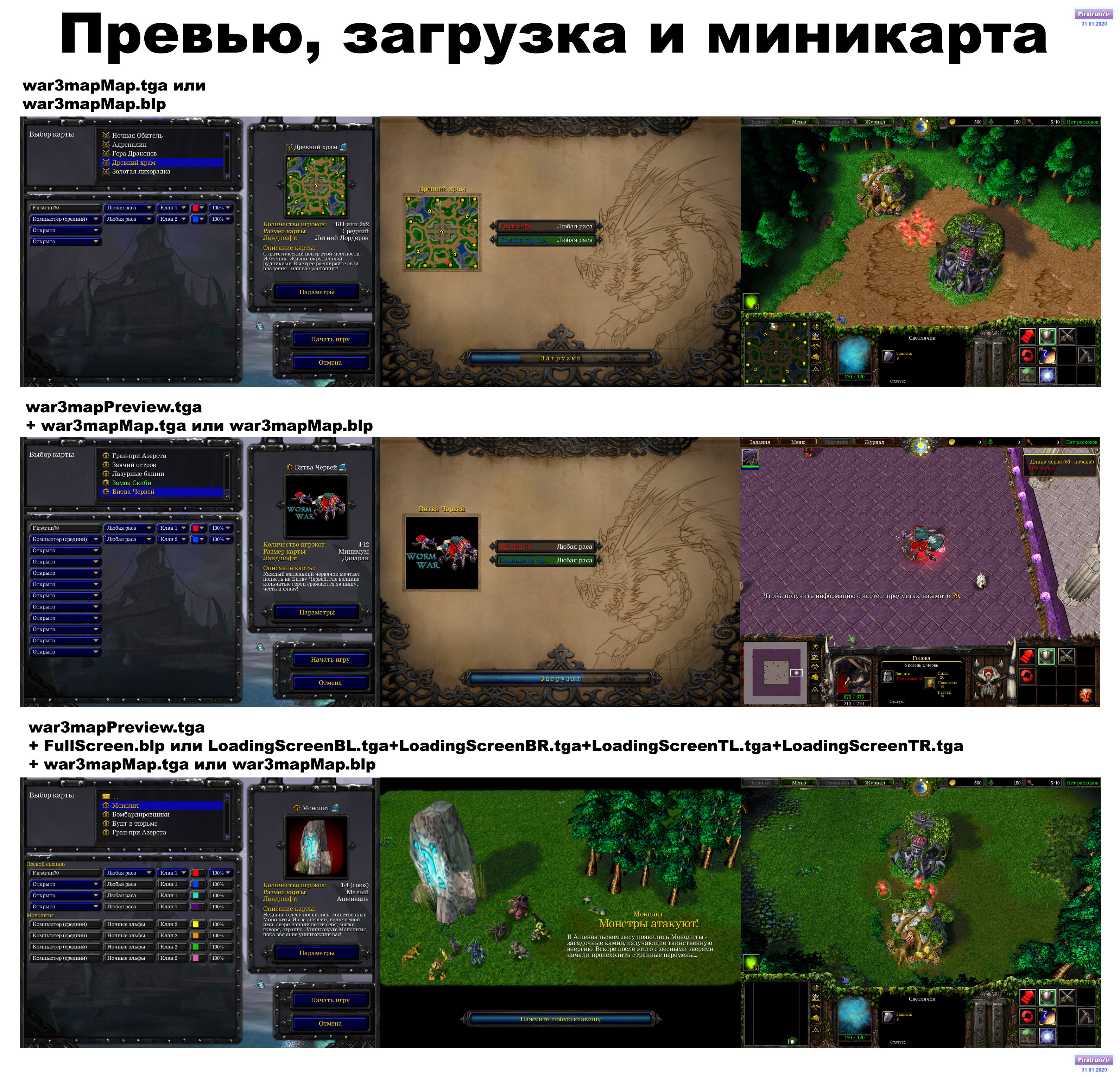

war3mapPreview.tga - Картинка зал ожидания-лобби (постер), экран загрузки (постер)
war3mapMap.tga - Картинка миникарта, зал ожидания-лобби (постер), экран загрузки (постер)
war3mapMap.blp - Картинка миникарта, зал ожидания-лобби (постер), экран загрузки (постер)
war3mapMap.b00 - этот файл встречается только в картах ROC Beta
FullScreen.blp - Картинка экран загрузки (полный экран)
LoadingScreen.mdx - Это не картинка, а ссылка на полноэкранную картинку. Находится в корне /w3x/ или в папке /w3x/war3imported/ , а сама картинка обычно FullScreen.blp или LoadingScreenBL.tga+LoadingScreenBR.tga+LoadingScreenTL.tga+LoadingScreenTR.tga
Полноэкранный экран загрузки имеет приоритет перед экраном с постером

Извлечение изображения из war3mapMap.blp:

1. извлечь "war3mapMap.blp" из файла карты (используя StromLib или Strom.dll или MPQ Editor - см zezula.net/en/mpq/stormlib.html)
2. открыть этот blp файл и отфильтровать заголовок
3. распаковать jpeg (используя jpeglib, например ijl.dll из папки warcraft) (Intel Jpeg Library Version 1.5.4.36)
4. или программой BLP Lab

Логотип Blizzard - в World Editor не настраивается
Тип карты (Melee - два меча / Scenario - жёлтая шестерёнка) - Модуль - Менеджер объектов - Тип карты - Сражение/Нестанд. (в русской версии WE Тип карты может отображаться неверно) / World Editor - Правый нижний угол - Карта: сражение: Да/Нет (в русской версии WE Тип карты может отображаться неверно) / Модуль - Редактор триггеров - Инициализация - Иниц. сражения
Формат карты (ROC/TFT) - Сценарий - Описание карты - Дополнение - Да/Нет (Устанавливается автоматически) / Модуль - Менеджер объектов - Дополнение - Да/Нет
Количество сохранений карты - Сценарий - Описание карты - Версия
Номер World Editor - Сценарий - Описание карты - Версия редактора / Справка - О программе
Название - Сценарий - Описание карты - Имя / Модуль - Менеджер объектов - Название карты
Автор - Сценарий - Описание карты - Автор
Описание - Сценарий - Описание карты - Описание
Ландшафт - Дополнительно - Изменить тип ландшафта / Файл - новая карта / Модуль - Менеджер объектов - Тип Ландшафта
Рекомендуемое Количество игроков - Сценарий - Описание карты - Игроков
Максимальное Количество игроков - Сценарий - Свойства игрока
Границы обзора (Игровая)(Playable) - Сценарий - Размер карты и границы обзора - Игровая / Модуль - Менеджер объектов - Размер игровой территории
Размер карты (Слово) - Сценарий - Размер карты и границы обзора - Описание / Модуль - Менеджер объектов - Размер карты
Размер карты (Число)(Полная)(Full) - Сценарий - Размер карты и границы обзора - Полная / Файл - новая карта
Картинка зал ожидания-лобби (постер) - Сценарий - Экран загрузки карты - Стандартный экран / Модуль - Менеджер импорта
Картинка экран загрузки (постер) - Сценарий - Экран загрузки карты - Стандартный экран / Модуль - Менеджер импорта
Картинка экран загрузки (полный экран) - Сценарий - Экран загрузки карты - Файл импорта / Модуль - Менеджер импорта
Картинка миникарта - Сценарий - Экран загрузки карты - Стандартный экран / Модуль - Менеджер импорта

HEX 41 (DEC 65) - A - Ашенваль - Ashenvale
HEX 42 (DEC 66) - B - Пустоши - Barrens
HEX 43 (DEC 67) - C - Фелвуд - Felwood
HEX 44 (DEC 68) - D - Подземелье 1 - Dungeon
HEX 46 (DEC 70) - F - Осенний Лордерон - Lordaeron Fall
HEX 47 (DEC 71) - G - Подземелье 2 - Underground
HEX 49 (DEC 73) - I - Ледяная корона - Icecrown
HEX 4A (DEC 74) - J - Развалины Даларана - Dalaran Ruins
HEX 4B (DEC 75) - K - Темная цитадель - Black Citadel
HEX 4C (DEC 76) - L - Летний Лордерон - Lordaeron Summer
HEX 4E (DEC 78) - N - Нортренд - Northrend
HEX 4F (DEC 79) - O - Глушь - Outland
HEX 51 (DEC 81) - Q - Осенняя деревня - Village Fall
HEX 56 (DEC 86) - V - Деревня - Village
HEX 57 (DEC 87) - W - Зимний Лордерон - Lordaeron Winter
HEX 58 (DEC 88) - X - Даларан - Dalaran
HEX 59 (DEC 89) - Y - Город - Cityscape
HEX 5A (DEC 90) - Z - Затонувший город - Sunken Ruins

Размер карты зависит от площади Границ обзора (Playable Area), эту площадь получаем путем перемножения размеров по ширине и высоте
1.00-1.28:
Минимум - Tiny - от 45 до 7500
Малый - Small - от 7501 до 13500
Средний - Medium - от 13501 до 22000
Большой - Large - от 22001 до 32500
Огромный (TFT) - Huge (TFT) - от 32501 до 45000
Гигант (TFT) - Epic (TFT) - от 45001 до 62997

1.29.0.9055-1.31.1.12164:
Миниатюрная - Tiny - от 45 до 6600
Очень маленькая - Extra Small - от 6601 до 12800
Маленькая - Small - от 12801 до 21000
Средний - Medium - от 21001 до 31000
Большой - Large - от 31001 до 43500
Очень большая - Extra Large - от 43501 до 74000
Огромный - Huge - от 74001 до 135000
Гигант - Epic - от 135001 до 215000
Легендарная - Legendary - от 215001 до 230400

начиная с 1.32 Reforged:
Миниатюрная - Tiny - от 45 до 6600
Очень маленькая - Extra Small - от 6601 до 12800
Маленькая - Small - от 12801 до 21000
Средняя - Medium - от 21001 до 31000
Большая - Large - от 31001 до 43500
Очень большая - Extra Large - от 43501 до 74000
Огромная - Huge - от 74001 до 135000
Эпическая - Epic - от 135001 до 215000
Легендарная - Legendary - от 215001 до 230400

1.00-1.28:
32x32 - Минимум (Миниатюрная) - Tiny
64x64 - Минимум - Tiny
96x96 - Минимум - Tiny
128x128 - Малый - Small
160x160 - Средний - Medium
192x192 - Большой - Large
224x224 - Огромный (TFT) - Huge (TFT)
256x256 - Гигант (TFT) - Epic (TFT)

1.29.0.9055-1.31.1.12164:
32x32 - Миниатюрная - Tiny
64x64 - Миниатюрная - Tiny
96x96 - Очень маленькая - Extra Small
128x128 - Маленькая - Small
160x160 - Средний - Medium
192x192 - Большой - Large
224x224 - Очень большая - Extra Large
256x256 - Очень большая - Extra Large
288x288 - Огромный - Huge
320x320 - Огромный - Huge
352x352 - Огромный - Huge
384x384 - Гигант - Epic
416x416 - Гигант - Epic
448x448 - Гигант - Epic
480x480 - Легендарная - Legendary

начиная с 1.32 Reforged:
32x32 - Миниатюрная - Tiny
64x64 - Миниатюрная - Tiny
96x96 - Очень маленькая - Extra Small
128x128 - Маленькая - Small
160x160 - Средняя - Medium
192x192 - Большая - Large
224x224 - Очень большая - Extra Large
256x256 - Очень большая - Extra Large
288x288 - Огромная - Huge
320x320 - Огромная - Huge
352x352 - Огромная - Huge
384x384 - Эпическая - Epic
416x416 - Эпическая - Epic
448x448 - Эпическая - Epic
480x480 - Легендарная - Legendary

Эффективным способом узнать, какие значения где находятся - является ручное изменение карты и сравнение файлов до и после этого изменения.

war3map.j находится в корне карты или в scripts\war3map.j

Через парсинг можно посмотреть аддон карты (ROC или TFT), если у вас есть файл без расширения w3m/w3x и вам нужно узнать, какое расширение ему присвоить.

Можно посмотреть через какой редактор была сделана карта и на какой версии Warcraft лучше всего в неё играть (на других версиях может не запускаться или другой баланс). Например кампания "WarCraft 3: Rise Of Krill" запускается на версии ROC 1.04

Максимальная длина имени карты может быть 44 символов + 4 символа ".w3x" = 48 = (4)LostTemple1111111111111111111111111111111.w3x
Если 45 символов в имени, то карту не видно в списке карт в игре
У некоторых карт это значение не 44 а 43
Длина подкаталга и слешей прибавляется к имени карты
(4)LostTemple1111111111111111111111111111111.w3x - 48
11111\99999\(4)LostTemple1111111111111111111.w3x - 48
folder1\folder2\(4)LostTemple111111111111111.w3x - 48

В кампаниях w3m w3x переход на следующую главу находится в war3map.j функция SetNextLevelBJ (этих функций может быть несколько в одном файле)

Поиск по содержимому mpq w3m w3x w3n архивов:
Total Commander + MPQ plugin (качать отдельно)
Установить плагин MPQ plugin (Скопировать в папку \Total commander\Plugins\wcx\MPQ\ )
Конфигурация - Настройка - Архиваторы - Настройка архиваторных плагинов - справа сверху в углу написать "mpq" - Обзор - Выбрать путь к плагину "MPQ plugin" - ОК
Поиск (Alt + F7) - Искать также в архивах (кроме UC2) - вкл

Ниже приведен пример адресов значений для кампании - \TFT ru\Campaigns\DemoCampaign.w3n (кампания прикреплена к статье)

• Номер World Editor - war3campaign.w3f(HEX) - Offset 08 - Значение HEX 178E (DEC 6030)
• Количество сохранений кампании - war3campaign.w3f(HEX) - Offset 04 - Значение HEX 9E (DEC 158)
• Название - war3campaign.w3f(HEX)+war3campaign.wts(UTF65001) - Offset 0C - Значение TRIGSTR_001 - STRING 1{Исход Орды}
• Сложность - war3campaign.w3f(HEX)+war3campaign.wts(UTF65001) - Offset 18 - Значение TRIGSTR_002 - STRING 2{Средний}
• Автор - war3campaign.w3f(HEX)+war3campaign.wts(UTF65001) - Offset 24 - Значение TRIGSTR_004 - STRING 4{Blizzard Entertainment}
• Описание - war3campaign.w3f(HEX)+war3campaign.wts(UTF65001) - Offset 30 - Значение TRIGSTR_003 - STRING 3{Дополнительная кампания "Исход Орды"...}
• Количество глав - war3campaign.w3f(HEX)+war3campaign.wts(UTF65001) - Offset 8E - Значение HEX 03 (DEC 03)
• Картинка зал ожидания-лобби (постер) - OrcSymbol.tga

Номер World Editor - Модуль - Редактор кампаний - Версия Редактора / Справка - О программе
Количество сохранений кампании - Модуль - Редактор кампаний - Версия
Название - Модуль - Редактор кампаний - Название
Сложность - Модуль - Редактор кампаний - Сложность
Автор - Модуль - Редактор кампаний - Автор
Описание - Модуль - Редактор кампаний - Описание
Количество глав - Модуль - Редактор кампаний - Файлы карт / Модуль - Редактор кампаний - Экран загрузки
Картинка зал ожидания-лобби (постер) - Модуль - Редактор кампаний - Мини-карта

эта статья на русском xgm.guru/p/wc3/parsing-w3x
эта статья на английском www.hiveworkshop.com/threads/parsing-metadata-from-w3m-w3x-w3n.3...
mpq en.wikipedia.org/wiki/MPQ_(file_format)
w3m w3x (ru) xgm.guru/p/wc3/w3-file-format
w3m w3x (ru) InsideTheW3M xgm.guru/p/wc3/w3x-ru
w3m w3x InsideTheW3M wc3maps.com/InsideTheW3M.html
w3m w3x world-editor-tutorials.thehelper.net/cat_usersubmit.php?view=427...
w3m w3x xgm.guru/p/wc3/warcraft-3-map-files-format
w3m w3x www.wc3c.net/tools/specs/index.html
w3n world-editor-tutorials.thehelper.net/campaign.php
World Editor (ru) xgm.guru/p/wc3/worldedit_guide
World Editor (ru) xgm.guru/p/wc3/worldedit_guide_2
filelist www.zezula.net/en/mpq/namebreak.html
protection www.zezula.net/en/mpq/war3maps.html
parse github.com/uakfdotb/ghostpp/blob/master/ghost/map.cpp
w3g w3g.deepnode.de/files/w3g_format.txt
LoadingScreen.mdx www.hiveworkshop.com/threads/custom-loading-screen-tutorial-v1-5...
LoadingScreen.mdx (ru) wc3-maps.ru/forum/13-4139-1
LoadingScreen.mdx (ru) xgm.guru/p/wc3/loadingscreenhd
LoadingScreen (ru) xgm.guru/p/wc3/artinwar
hex (ru) tavalik.ru/hex-editor
онлайн датамайнер карт wc3.rivsoft.net + github.com/d07RiV/wc3data
WinMPQ Batcher 1.0 xgm.guru/p/wc3/winmpq-batcher
pw3i Batcher 1.0 xgm.guru/p/wc3/pw3i-batcher

Список изменений:
1.01 - добавлены HEX и DEC значения в список "Ландшафт"

Файлы для скачивания:
Карта парсинга 1.01
wc3 file-format 8 10 11 15 23 24 26 27.zip
TFT 1.26a ru-(2)EchoIsles.w3x
TFT 1.07 ru-Campaigns-DemoCampaign.w3n
