Данный способ, описанный ниже, не без недостатков, но тоже хорош для создания рельефных текстур.
Я буду использовать GIMP, но подобное можно провернуть и в Photoshop.
Я буду использовать GIMP, но подобное можно провернуть и в Photoshop.
Создание рельефа

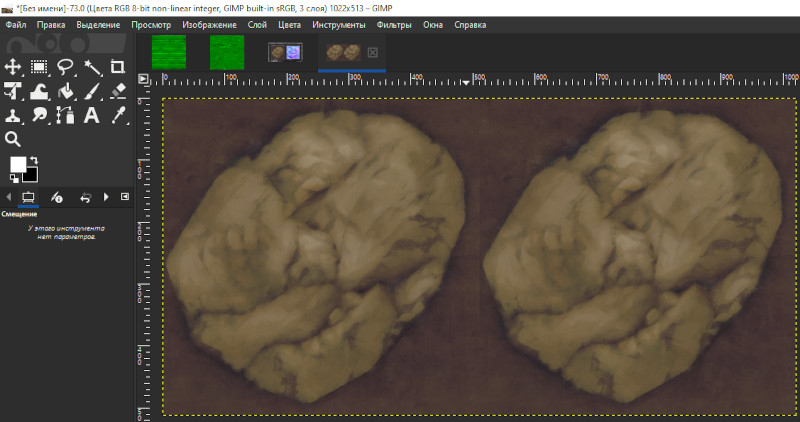

Итак, у нас есть текстура из первой статьи. Справа будет демонстрироваться сравнение

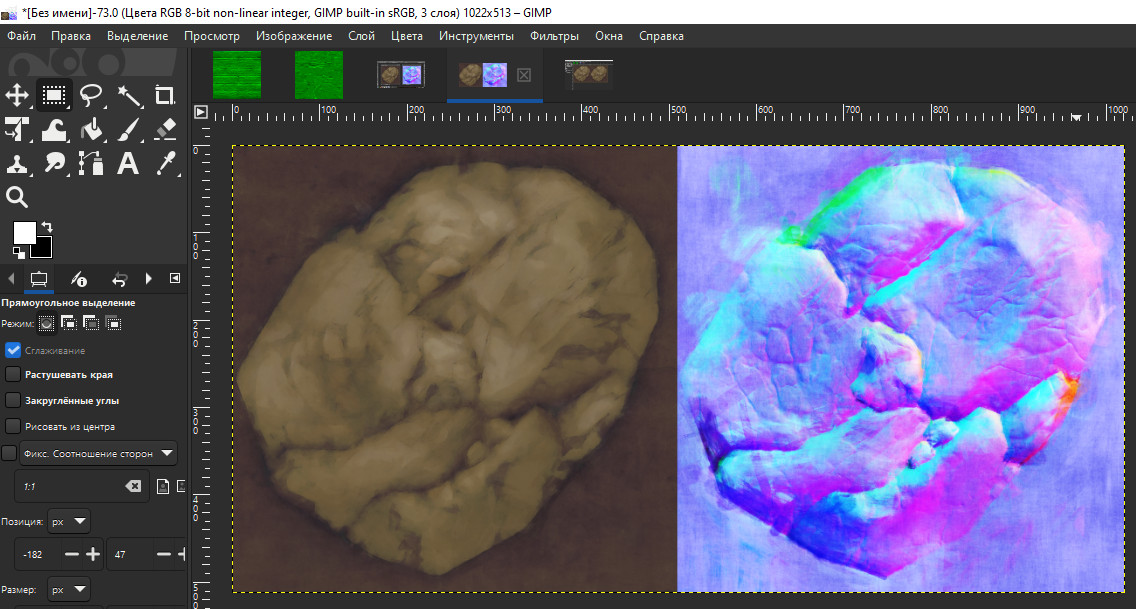

Накладываем сверху карту нормалей вторым слоем

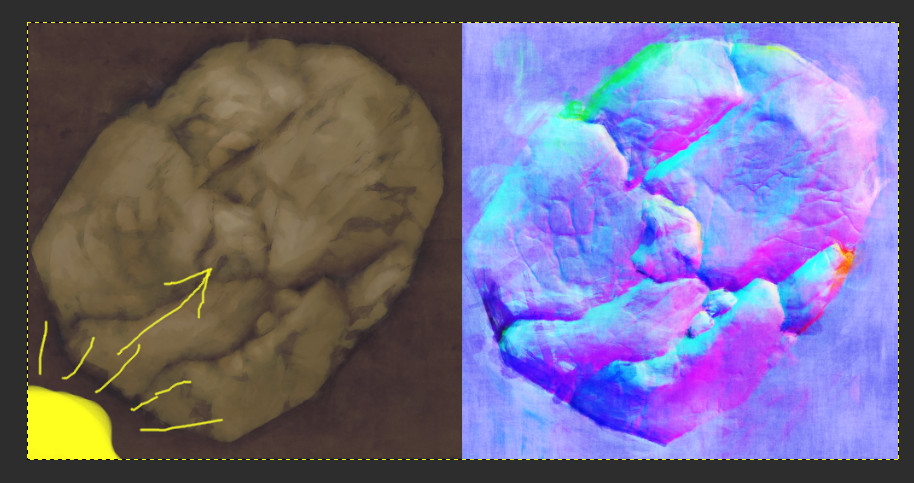

Вариант 1 - нам нужно, чтобы "свет падал" на текстуру слева снизу. Например, мы делаем текстуру почвы или уберсплат.

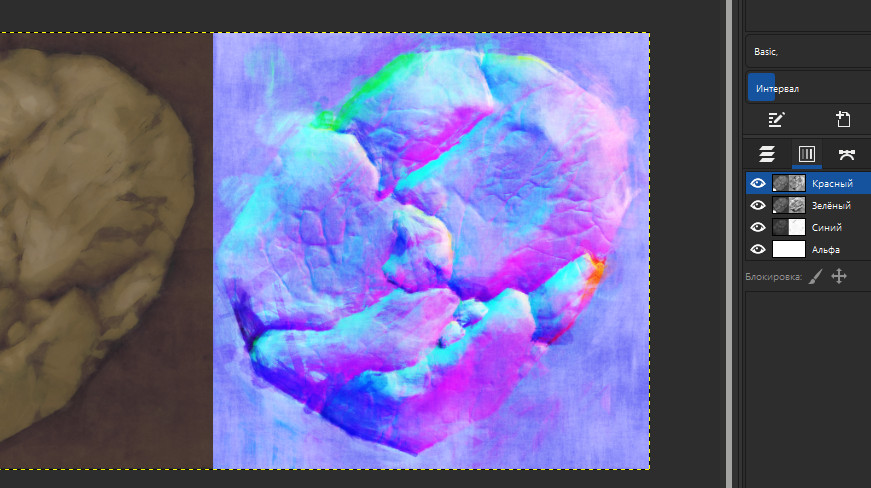

Открываем вкладку каналов и отключаем все каналы, кроме красного

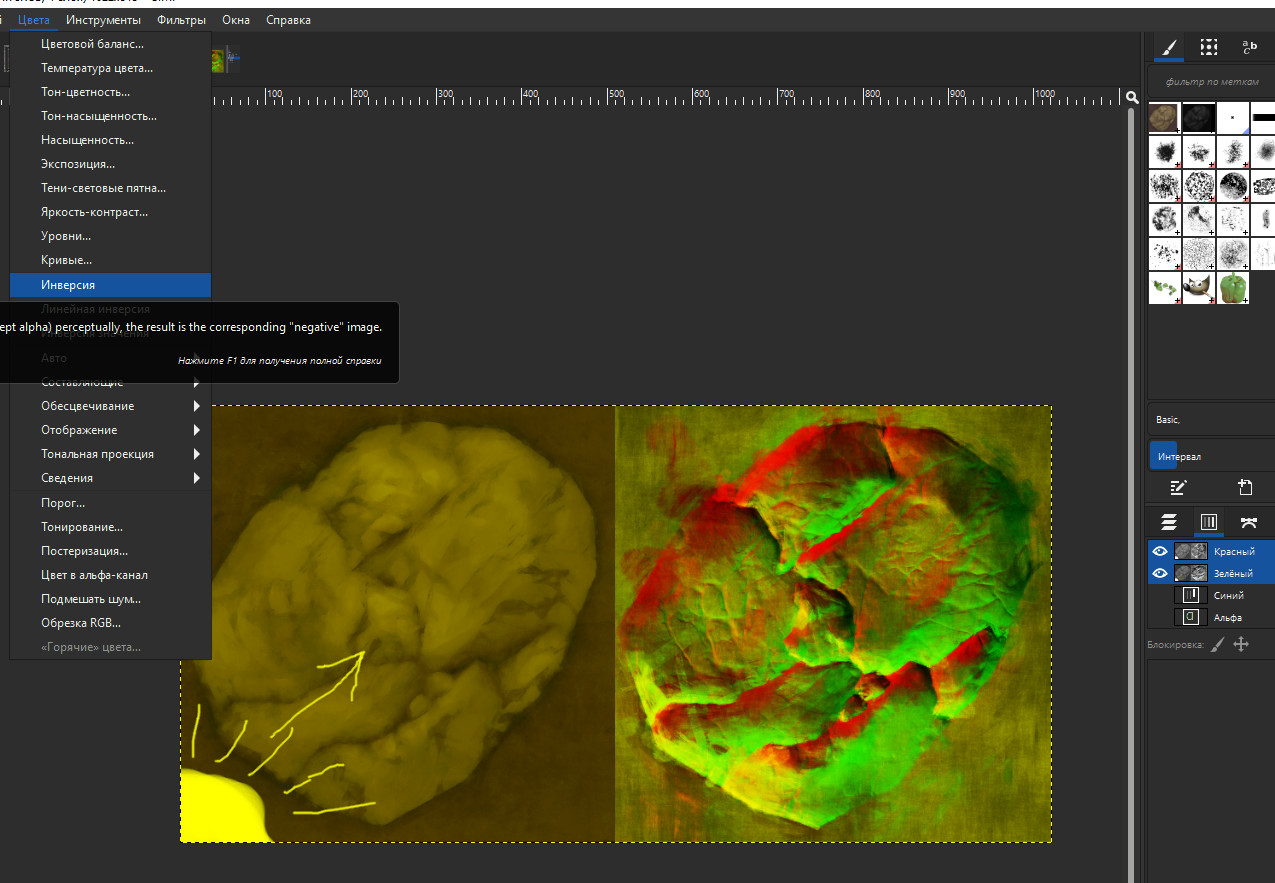

Если "свет падает" с противоположной стороны, инвертируем каналы через Цвета - Инверсия

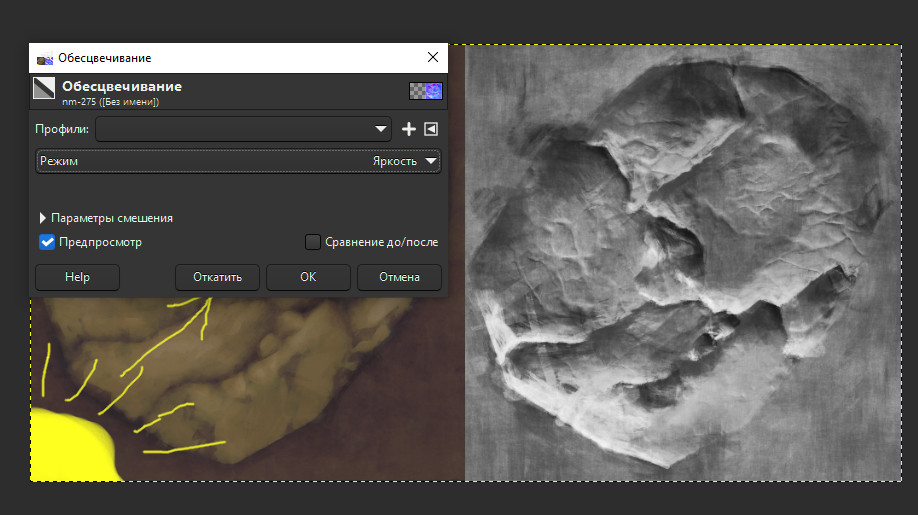

Проводим предпросмотр обесцвечивания через Цвета - Обесцвечивание. Как видим, "освещение" получается не очень корректное.

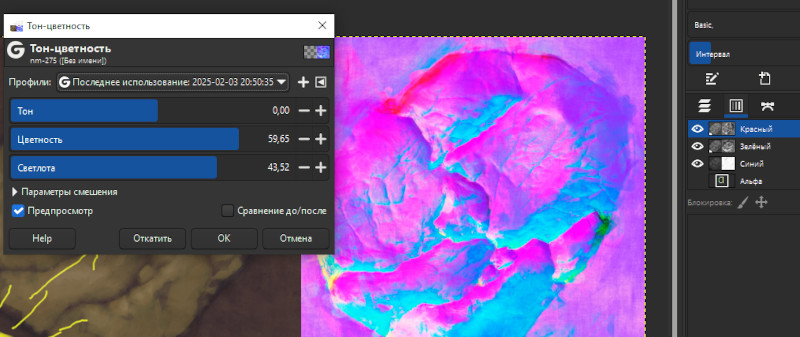

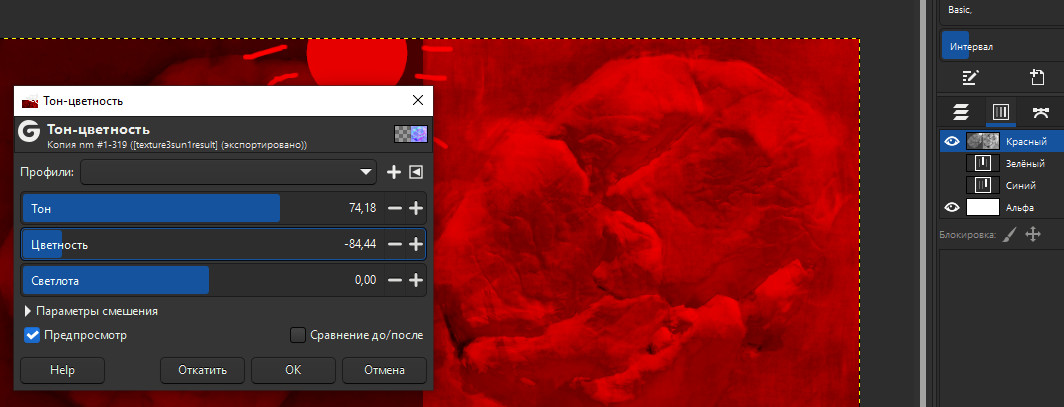

Для коррекции проводим регулировку Каждого канала через Цвета - Тон-цветность. Нужно добиться, чтобы с "освещенной стороны"
были более-менее светлые цвета.
были более-менее светлые цвета.

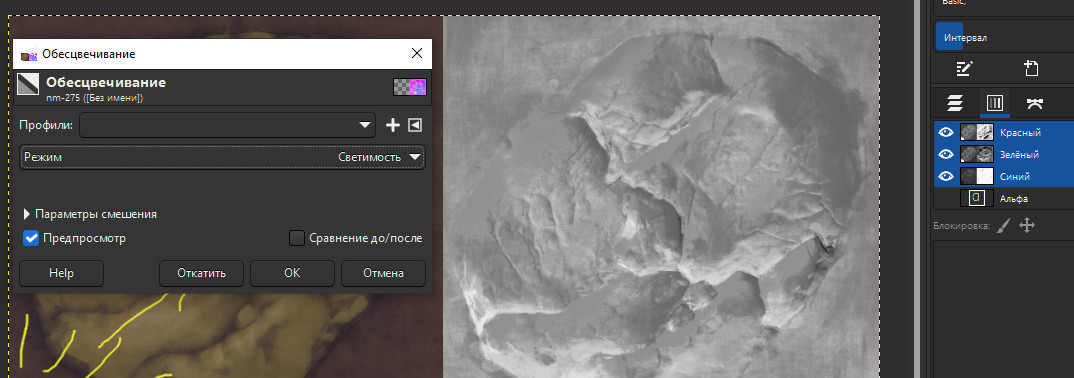

Делаем обецвечивание

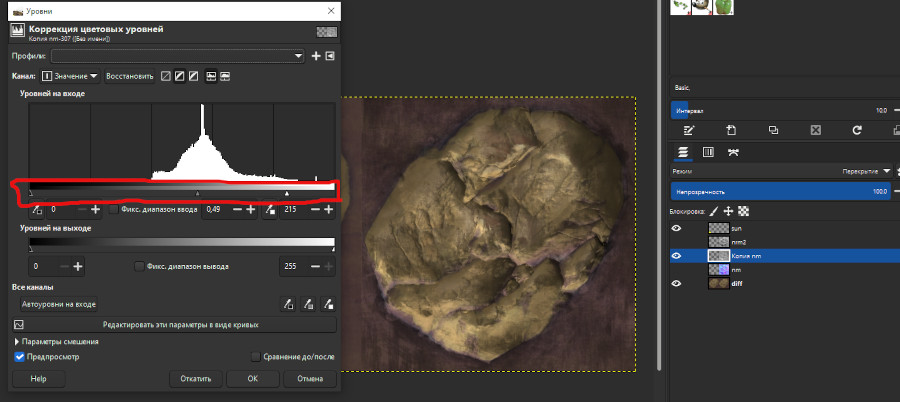

И меняем режим на Перекрытие. Затем открываем Цвета - Уровни и настраиваем тени

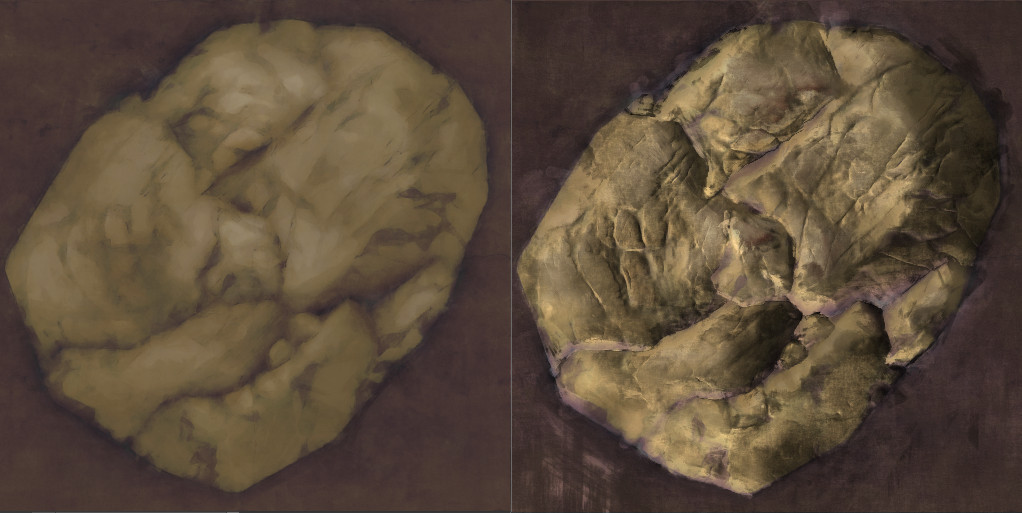

Результат. Для финиша можно немного проехаться кистью с белым-серым цветом по слою, где это нужно или применить Цвета - Кривые

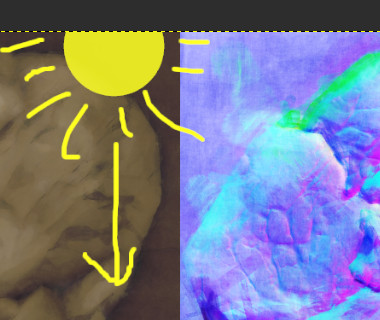

Вариант 2 - нам нужно, чтобы "свет падал" на текстуру только сверху. Например, мы делаем текстуру стены или юнита.
Делаем те же операции,только по-другому
Результат. Здесь получилось прямо совсем вертикальное освещение, но это всё настраивается через Уровни, яркость и контрастность
Конечно, в GIMP и в Photoshop есть всякие алгоритмы вроде Тиснения, но они не сравнятся с обработкой настоящей карты нормалей, полученной из хай-поли модели.
Также в GIMP есть инструмент для генерации карт нормалей из изображения. Находится во вкладке Фильтры - Общие - Проекция нормалей. Но с недостатками - "рельеф" получается не слишком объёмным.
Время редактирования - примерно минута. Даже чуть меньше )
Специфика разных карт нормалей

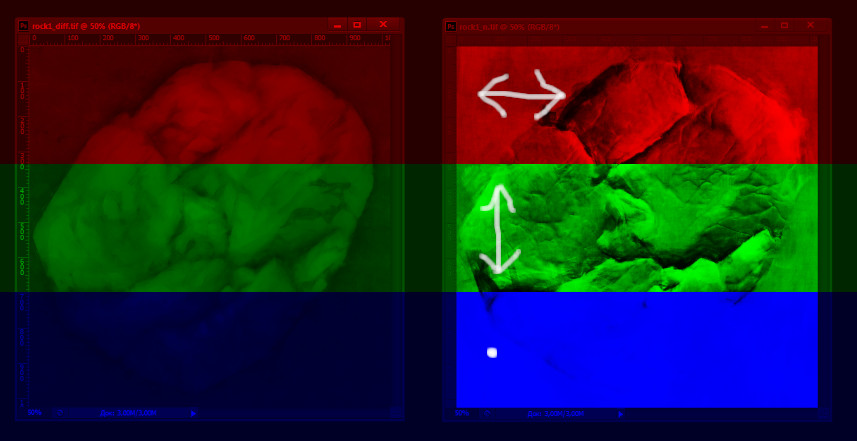

Классическая карта нормалей выглядит так. Красный цвет отвечает за Х нормалей, зеленый за Y, синий за Z

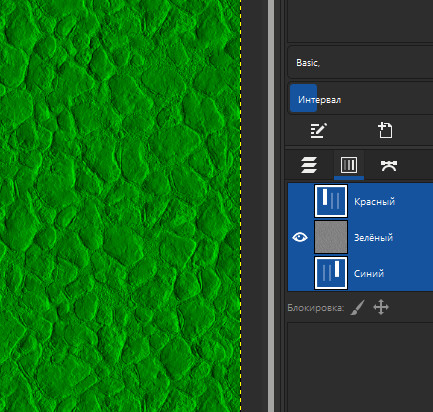

Однако, в играх есть другие виды карт, например в Reforged у карт нормалей террейна Красный и Зеленый каналы поменяны местами.
Конвертация в игру стандартная - перегоняем в blp через BLPLaboratory и импортируем себе в карту.
На этом всё. Надеюсь, статья покажется кому нибудь полезна)
Ред. EugeAl
https://smart-page.net/smartnormal
Есть и софт более продвинутый, вроде CrazyBump, но он платный.
