В тылу врага: Экспорт анимированных моделей

Перед началом удостоверьтесь, что у вас установлен плагин по экспорту.
Скачать его можно здесь

В данном уроке изложена подробная инструкция по экспорту и настройке анимированной модели.
Ничего сложного в этом нет. Если есть готовая анимация, то нужно всего-то следовать ниже приведенным инструкциям.
И так. Перво-на-перво, нам нужна модель:

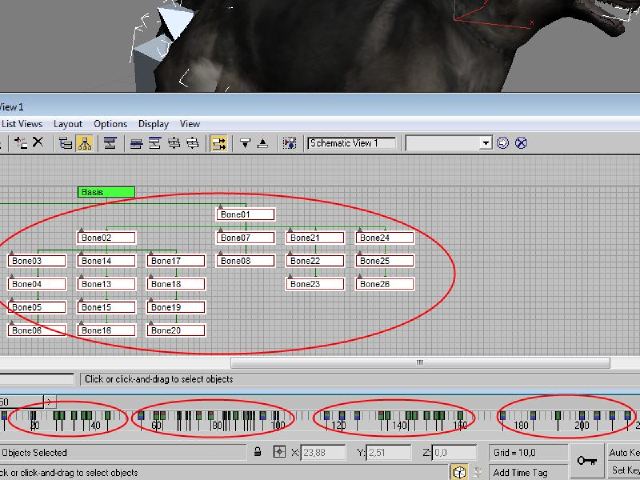

Так как анимация у вас уже готова, и распределеная по дорожке (видно на скриншоте), то выбираем все кости, на которых прописана анимация.

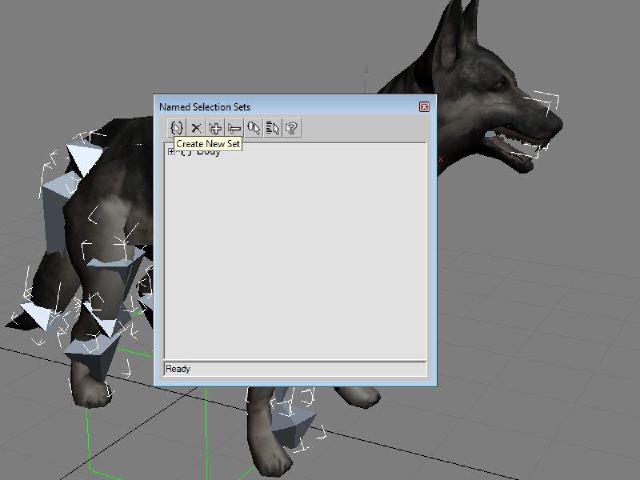

Нажимаем Edit, в раскрытом окне выбираем Edit Named Selection Set, и там нажимаем на Create New Set.

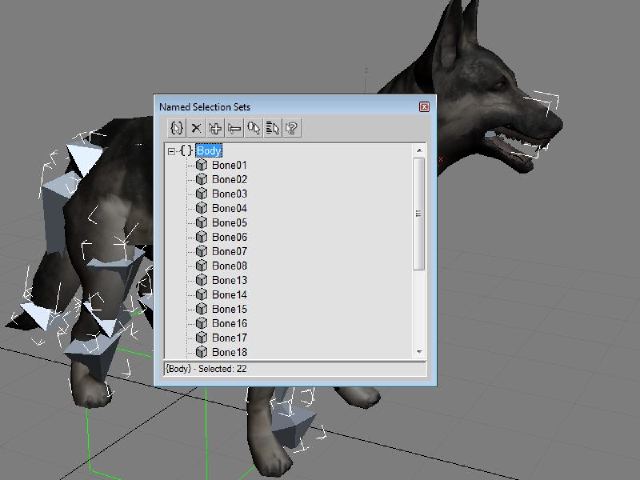

Получившийся Set называем Body (в дальнейшем можно изменить название), и нажимаем на плюсик возле этого самого названия. Откроется список с костями, на которых прописана анимация.

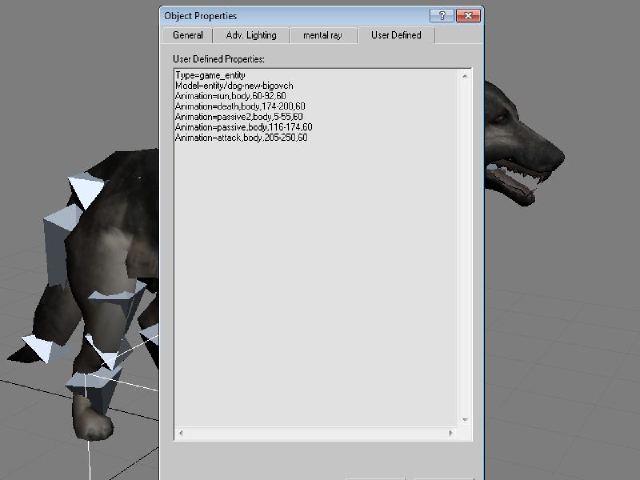

Далее, открываете Object Properties модели,
или базиса, а записываете туда такие строчки
Что это значит:
Animation=run,body,60-92,60
"run" - название анимации, под которым она сохранится
"body" - название Selection Set'а, в котором находятся кости у которых прописана эта анимация.
"60-92" - точка на линейке, где начинается анимация - точка на линейке, где заканчивается анимация
"60"- скорость анимации. Это можете не менять так как потом можно будет поменять в МДЛ модели.

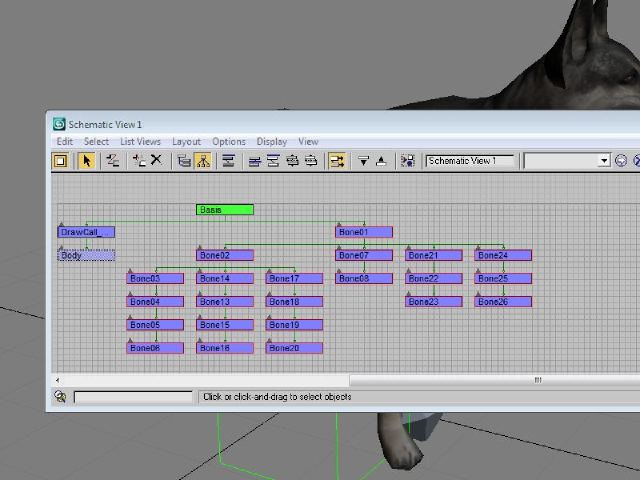

Далее соеденяем в схеме все части с базисом.
Не забываем прописать в опции модели "Poly", а в опции вольюма "Volume". Экспортируем в Mdl.
И так, у вас есть готовая модель с анимацией и прочим.
Открываем получившийся Def.
Код должен выглядеть примерно так:
{actor
	(include "../animal.inc")
	{Extension "dog-new-ovcharka.mdl"}
	{Weaponry
		{place "gun"
			{weapon "jaws" filled}
		}
	}
	{Obstacle
		{Circle2 {radius 0.5}}
	}
}
Далее открываем Mdl. Вот список анимаций, которые можно сказать обязательные:
{animation
		{sequence "run" {speed 1.0}}
		{sequence "walk" {speed 0.3}}
		{sequence "death" {speed 0.6}}
		{sequence "passive2" {speed 0.6}}
		{sequence "passive" {speed 0.6}}
		{sequence "attack" {speed 0.6}}
	}
После списка анимаций, и перед базисом нужно добавить такие строчки:
{bone "BoneBody"
		{bone "head"
			{Matrix34
				1	0	0
				0	1	0
				0	0	1
				13.0229	-0.0480257	4.98026
			}
		}
	}
После базиса нужно добавить такие строчки, выглядеть будет так:
{bone "basis"
		{Orientation
			1	0	0
			0	-1	0
			0	0	1
		}
		{bone revolute "turret"
			{limits -160 160}
			{speed 0.5}
			{bone revolute "gun_rot"
				{limits -55 55}
				{speed 0.5}
				{Matrix34
					1	0	0
					0	0	-1
					0	1	0
					1.52049	0	0
				}
				{bone "gun"
Вот и всё. Получившаяся модель теперь будет бегать и атаковать.
P.S За урок благодарим Vora_bat с BestWay
