WarCraft 3: Вывод изображений во время игры

» Раздел: Работа с MPQ и импортом

Нам потребуется:

  1. Графический редактор (Советую использовать Adobe Photoshop);
  2. Программа для конвертирования TGA в BLP (Warcraft 3 Viewer (xgm.ru/files.php?fc=1));
  3. Минимальное знание World Editor’a;
  4. Изображение, которое будем выводить на экран.

Триггерные основы

Для начала разберемся с действиями из вкладки «Изображение».
Чтобы вывести изображение на экран для начала его нужно создать действием Create.
Create an image using __(Путь к изображению)__ of size __(Его размер)__ at with Z offset __(Координата по оси Z)__ using image type __(Тип изображения)__
Размер изображения можно указывать любой. Варкрафт его подгонит сам.
Тип изображения:
  • Выбор – располагается выше дудадов и ниже юнитов.
  • Индикатор – располагается ниже дудадов и ниже юнитов.
  • Метка препятствия – располагается ниже дудадов и ниже юнитов.
  • Текстура земли – располагается ниже дудадов и ниже юнитов (после прохождения юнитов остаются следы).
Теперь нам нужно показать изображение, но перед этим разблокируем его показатели:
  • Change constant height (разблокирование высоты изображения)
  • Change render always state (разблокирование для показа самого изображения)
  • Change render state (разблокирование для избежания глюков). Необходимо только, если вы используете тип «Текстура земли».
И показываем изображение действием Show/Hide
В итоге у нас получится вот такой триггер:
События:
__Ваше событие__
Условия:
__Ваше условие__
Действия:
Create an image using __war3mapImported\xgm2.blp__ of size __300__ at with Z offset __50__ using image type __Индикатор__
Change the height state of __last created image__ to __Разблокировать at 50__
Change __last created image__: __Разблокировать render always state__
__Show__ __last created image__

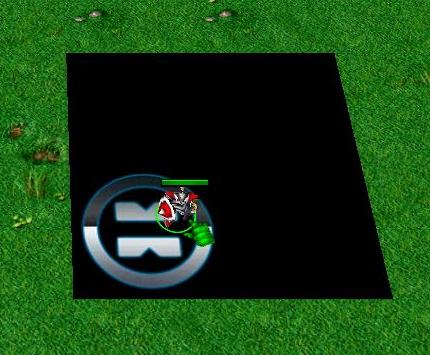

Смотрим, что у нас получилось:
А почему появилась такая черная заливка вокруг изображения?
Дело в том, что нужно использовать специфическое изображение для корректного отображения.

Подготовка специального изображения

Пусть разрешение нашего изображения будет 128х128 пикселей.
  • Уменьшим высоту и ширину нашего изображения на 2 пикселя, получится 126х126 пикселей
  • Создадим новое полностью прозрачное изображение разрешением 128х128 пикселей.
  • Скопируем наше уменьшенное изображение и вставим его в прозрачное, таким образом, у нас получилось наше изображение с прозрачной окантовкой шириной в 1 пиксель.
  • Сохраняем его в TGA.
  • Конвертируем в BLP с помощью Warcraft 3 Viewer.
  • Импортируем в нашу карту и записываем в триггере новый путь.

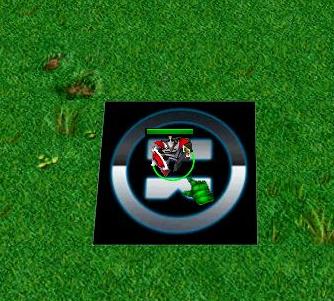

Запускаем карту и все работает отлично!
Все это вам может очень пригодится в создании миниигр на конкурс. Для лучшего восприятия выложу небольшой пример.
Благодарность WarCrafter'у за оказанную помощь.
