WarCraft 3: Глава II: Редактор Скелета

"Пересадка мяса"
Жмем <F3>, потом вкладку «Скелет»
Пусть на боксе «Вершины» галка будет.
Ну теперь нужно прикрепить части тела к соответствующим костям.
Начнем, например, с оружия. Выделите точку на кончике меча и посмотрите название в списке влияющих на вершину костей (он внизу панели справа, прокрутите её вниз). Итак, там Weapon. Отлично (хотя че отличного не знаю…). Ищите в списке «Объекты» эту кость (или в списке влияющих костей по ней кликните дважды, что проще), потом выделите все точки топора и нажмите кнопку «Пересвязать вершины».
Теперь выделите точку рога на шлеме орка (того, который вверх торчит). В списке костей написано «High Poly Head». Щелкните по надписи 2 раза. Красная кость – это выделенная, а желтые – ей дочерние. Их движения зависят от нее. Черная – материнская по отношению к выделенной, т.е. выделенная кость ясляется ей дочерней =)
В данном случае дочерние кости отвечают за движение носа, губ и волос на затылке. Носа и волос у скелета нет, а рот в анимациях наездника почти и не двигается, так что про все эти кости можно забыть… Так что выделяйте голову скелета (можно по рис. I.2, но учтите, что на данный момент точки головы должны быть сдвинуты по Х вперед) и жмите «Пересвязать». Дочерние по отношению к «High Poly Head» кости не нужны, но пока их не трогайте - оптимизатор должен будет потом от них избавиться…
Конечности рассмотрю поподробнее…

Руки

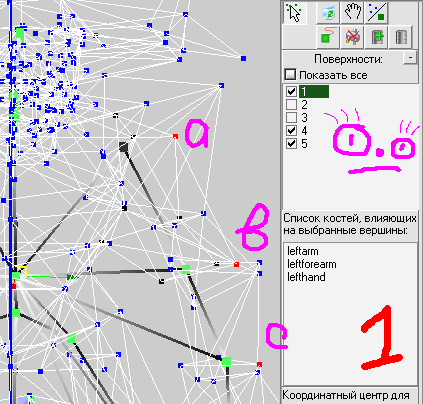

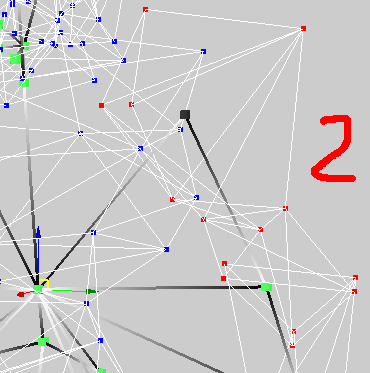

Выделите точку плеча (рис. II.1.a). В списке костей видим «leftarm». Двойной щелчок. Точки, прикрепленные к этой кости, окрасились в черный цвет. Это точки части руки выше сустава. Выделяйте аналогичные точки на руке скелета (рис. II.2) и жмите «Пересвязать»

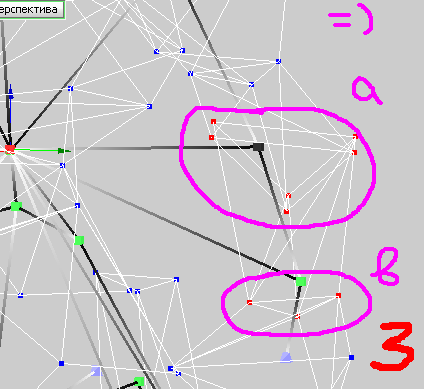

Теперь выделяйте точку на локтевом суставе («бугога, биология, анатомия…» ©Виа Гра). Она на рис. II.1.b показана. В списке костей 2 записи: «leftarm» и «leftforearm». Точки верхнего основания призмы, играющей роль руки, прикреплены к обеим костям (и к первой у вас уже должны быть приреплены), а точки нижней не крепятся к «leftarm», так что щелкайте по «leftforearm» в списке дважды и выделяйте верхнее основание (рис. II.3.a), потом щелкайте кнопку «Присоединить вершины к кости». При выделении нижнего основания (рис. II.3.b) жмите на кнопку «Пересвязать».
И, наконец, выделяйте точку на «ладони» (ха-ха, ладонь!), как на рис. II.1.с. В списке костей - «leftforearm» и «lefthand». К первой кости уже прикреплено, так что дважды щелкайте по второй. Выделяйте точки по рис. II.3.b и жмите «Присоединить».
Выделяйте оставшиеся четыре точки «ладони» и жмите «Пересвязать».
Со второй рукой делайте то же самое, но не забудьте, что точки перехода от тела к руке надо еще к кости «Chest» прикрепить.

Ноги

Посмотрите, какие точки куда прикреплены в части ниже пояса. Тут я уже не буду останавливаться подробно.

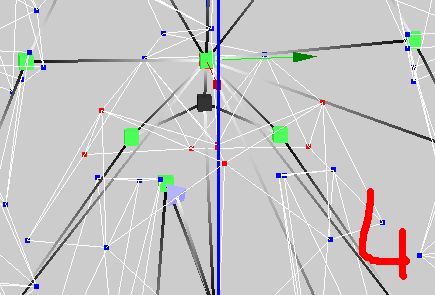

Выделяйте тазобедренный сустав (рис. II.4), пересвязывайте к кости «hips»
В общем, правая нога выше колена прикреплена к кости «rightthigh», а левая – «leftthigh».
Нижняя часть правой ноги держится на кости «rightfoot», а вот с левой посложнее будет – ее точки крепятся к костям «leftthigh», «leftshin», «leftfoot». Не забывайте, что точки на скибах крепятся к обеим соседним костям, иначе будут дырки между поверхностями в анимах.
Ну вот, в общем, и все…
