WarCraft 3: Избавляемся от швов

» Раздел: Моделлинг

Наверняка, работая с моделями (особенно экспортированными из других игр, например, World of Warcraft), вы встречались с проблемой появления швов. Если нет, то я поясню, как это выглядит.
У нас имеется каркас из полигонов, который представляет из себя две половинки. На них натянута с двух отражённых сторон одна и та же текстура. На моей модели это лицо персонажа.

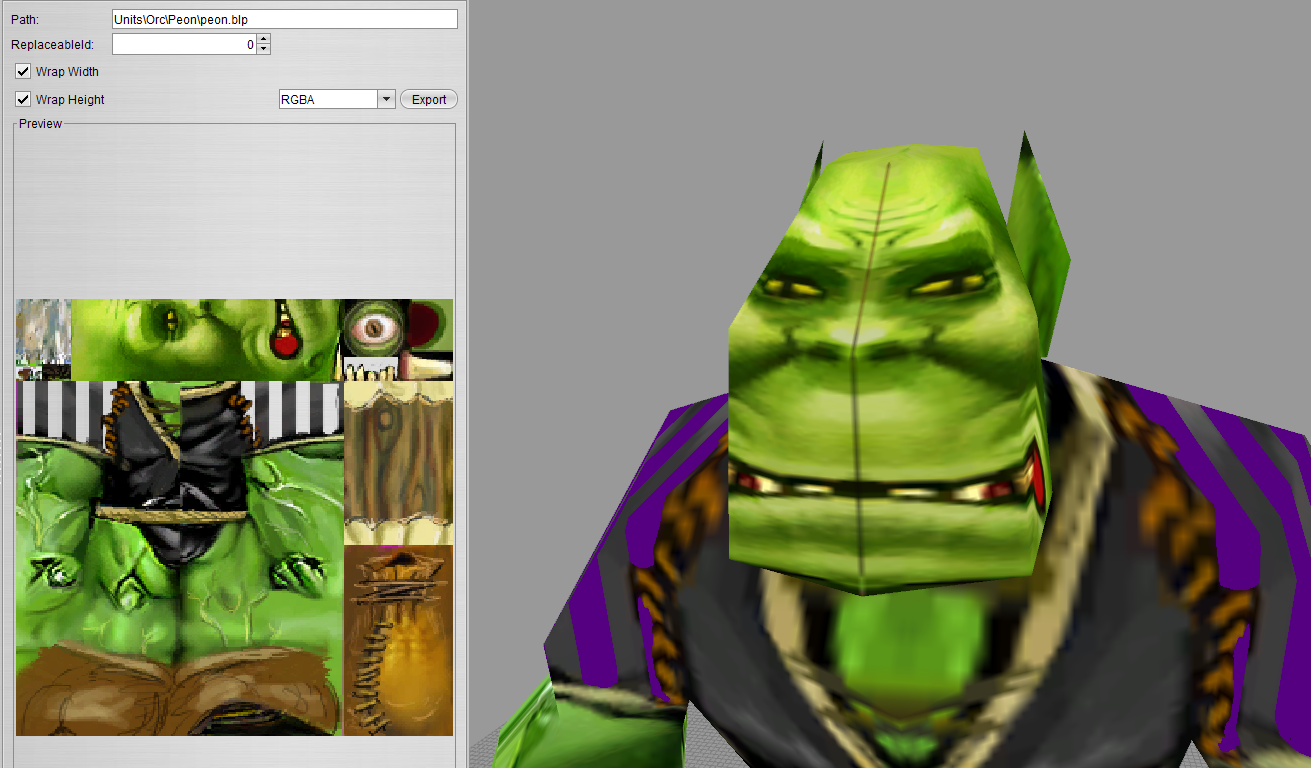

Когда мы включаем полный просмотр, получаем следующий результат:
Как видно, на лице просматривается шов. Это последствие склейки полигонов с натянутыми копиями текстуры с разных сторон.
Изначально решением было смещение точек развёртки геосета "вглубь" текстуры, подальше от её краёв.
Но недавно я придумал другое решение: нужно убрать флаги "Wrap Width" и "Wrap Height" в свойствах текущей текстуры.
В War3 Model Editor это делается через меню Windows / Texture Manager / правый клик по текстуре / Edit / Texture Wrapping.
Тогда программа отрисовки не будет понимать текстуру как "тайл" и её края приобретут чёткие границы. Я думаю, что это глюк алгоритма обработки текстур-тайлов, который приводит к швам на границах.
Отдельная благодарность: Wolverine.
