WarCraft 3: Конвертация моделей из Age of Empires III

Конвертация моделей из других игр

Конвертация моделей из Age of Empires III

Статья подробно описывает конвертирование моделей из AoE III в WarCraft III.

1. Что нам понадобится?

  • AOE III - Сама игра
  • AoE3Ed - Две утилиты - для распаковки архивов BAR, и для конвертации текстур и файлов анимации ( Скачать )
  • AoE 3 Model Converter - утилита для конвертирования моего авторства ( Скачать )
  • Любая программа для конвертирования OBJ<>3DS
  • MDLvis - Стандартная программа моделлера Warcraft
  • War3ME - Стандартная программа моделлера Warcraft ( Скачать )
  • BLPLab - Программа для работы с текстурами. Будем использовать для конвертации .tga в .blp ( Cкачать )

2. Приступим?

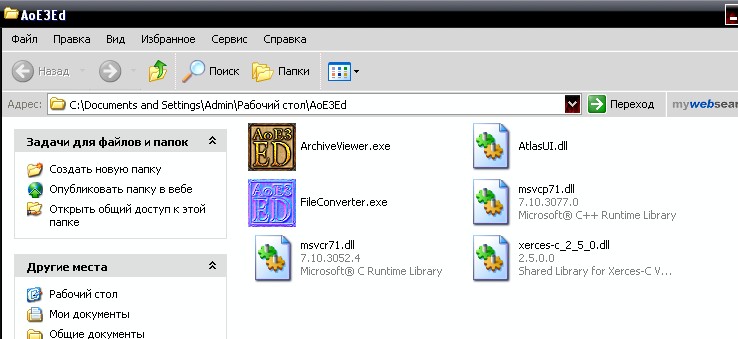

Разархивируйте в какое-нибудь удобное для вас место программу АоЕ3Еd. В папке вас встретит такая картина:
ArchiveViewer.EXE - это просмотрщик архивов BAR
FileConverter.EXE - это конвертер файлов

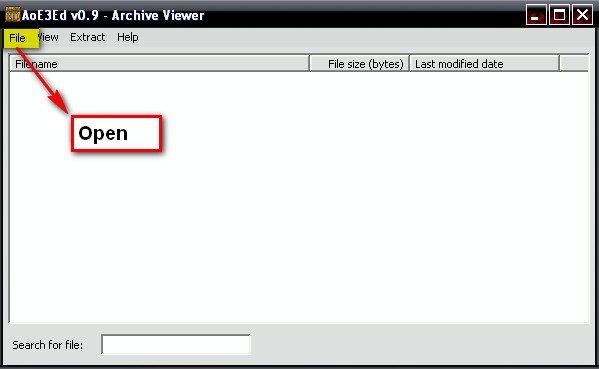

Запускаем Просмотрщик Архивов, и там в меню выбираем File>Open
Чтобы найти нужный архив в высветившимся окошке, переходим по адресу Каталог С Игрой>Art. Там будет три архива:
Art1.bar - модели и анимации
art2.bar - текстуры
art3.bar - тоже текстуры
Нас интересует первый архив - с моделями. Откроем его:

3. Работа с моделью

Теперь, вы можете выбрать один файл ( модели находятся в формате .br2), и воспользовавшись командой меню Extract>Selected извлечь его из архива в удобное вам место. Я же извлек весь архив (команда меню Extract>All Files.. ).

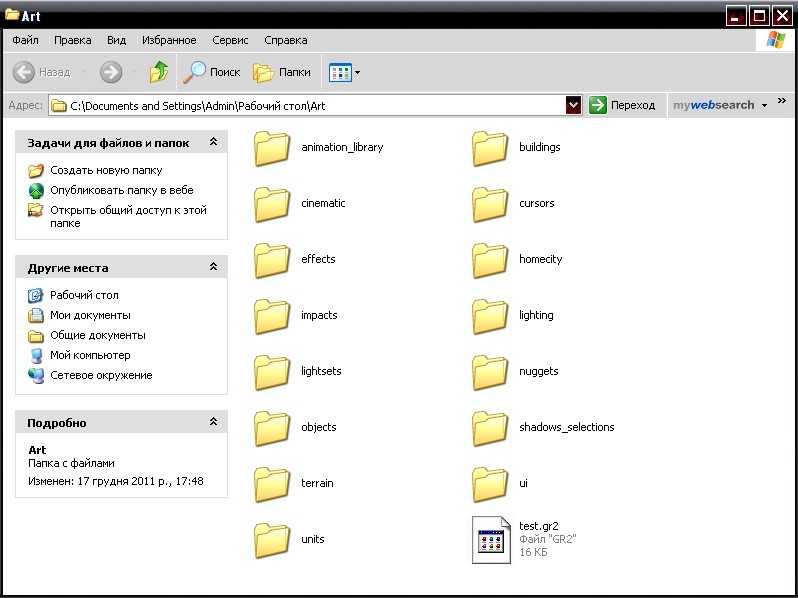

Вот вид папки полностью распакованного архива:
Дальше я направляюсь по случайному пути:

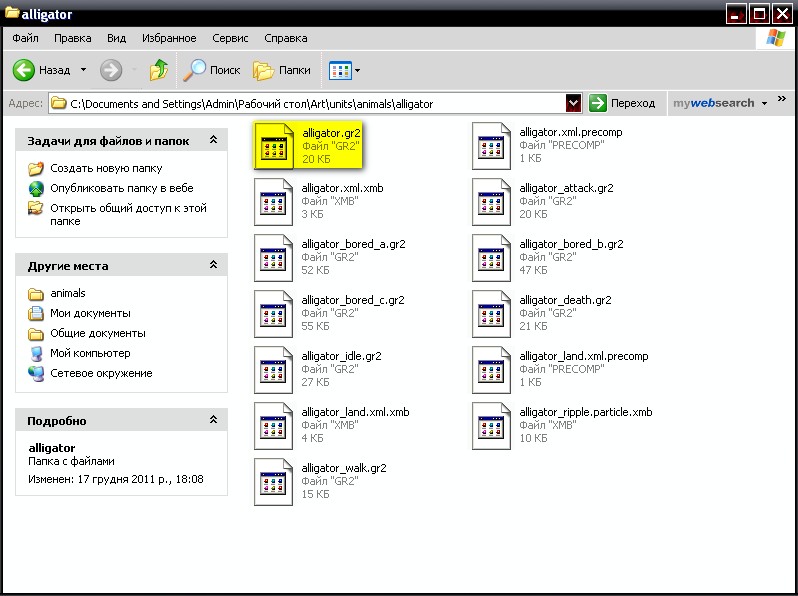

На скриншоте изображена папка с моделью, и сам файл модели:
Теперь запустите AoE 3 Model Converter. Я думаю, в интерфейсе программы ничего сложного нет. Сначала выберите .br2 файл, а затем нажмите Сохранить .obj. Подождите некоторое время и в папке с исходной моделью будет лежать .obj файл!

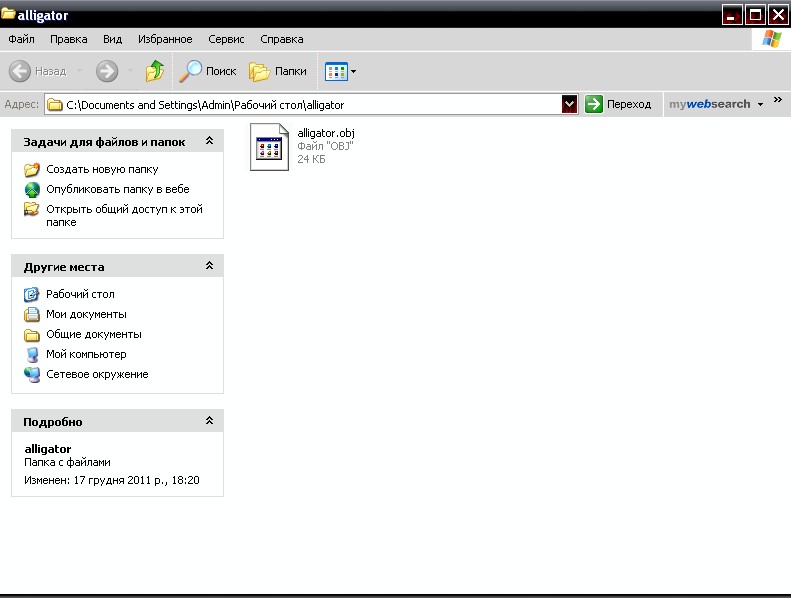

Переместите .obj файл в какой-нибудь отдельный каталог:

4. Работа с текстурой

Сейчас мы достанем текстуру для нашей модели. Запустим Просмотрщик Архивов:
И там выберем архив с текстурами:

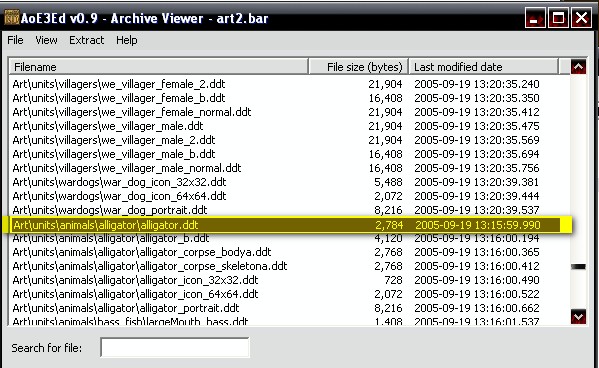

Находим текстурку:
Ну, и так же как и в начале вы можете выбрать - или весь архив распаковывать, или только текстуру. Сохраните текстуру ( в формате .ddt ) в папку с .obj файлом ( для удобства ).
Запускаем Конвертер Файлов:

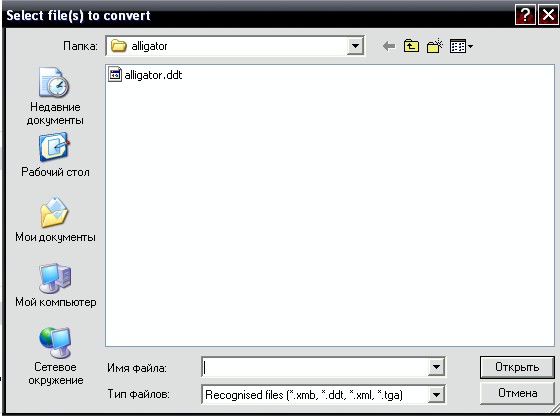

При запуске сразу открывается окошко выбора файлов, там находим текстуру:
Если все правильно, должно высветиться окошко:
Сonversion Complete
Теперь в папке с оригинальной текстурой будет лежать текстура .tga

5. Окончание

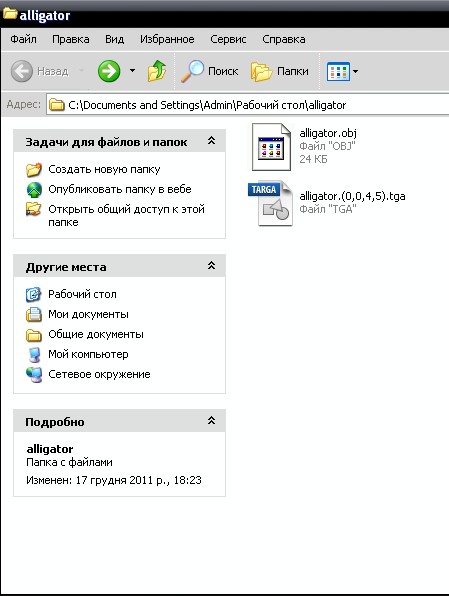

Если вы все правильно сделали, то у вас в папочке должна лежать модель в формате .obj и текстура .tga:

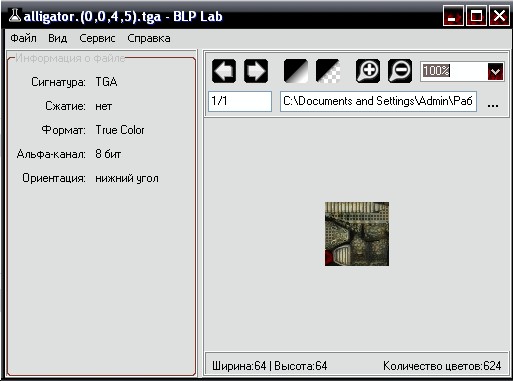

Откройте текстуру с помощью BLPLab и сохраните в .BLP:
.............................................
Момент конвертации .obj - .3ds я объяснять не буду
............................................

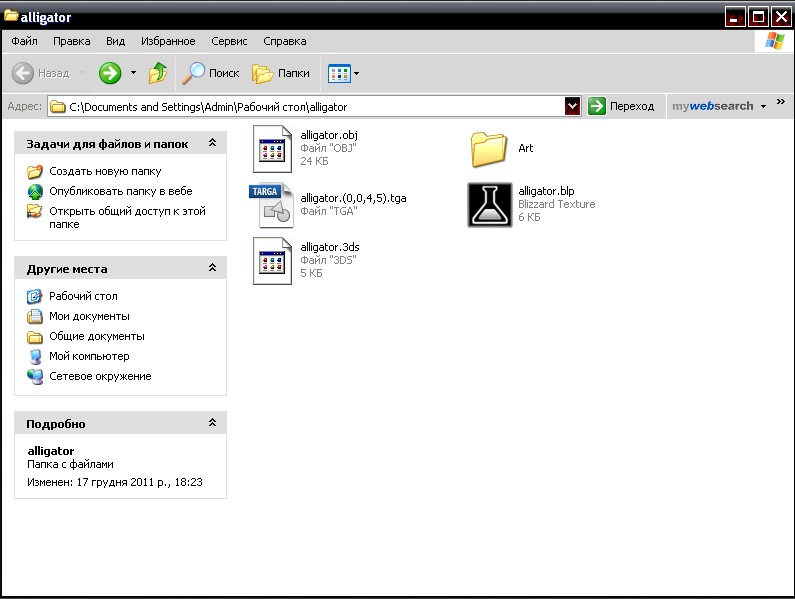

В итоге ваша папка должна иметь подобный вид:

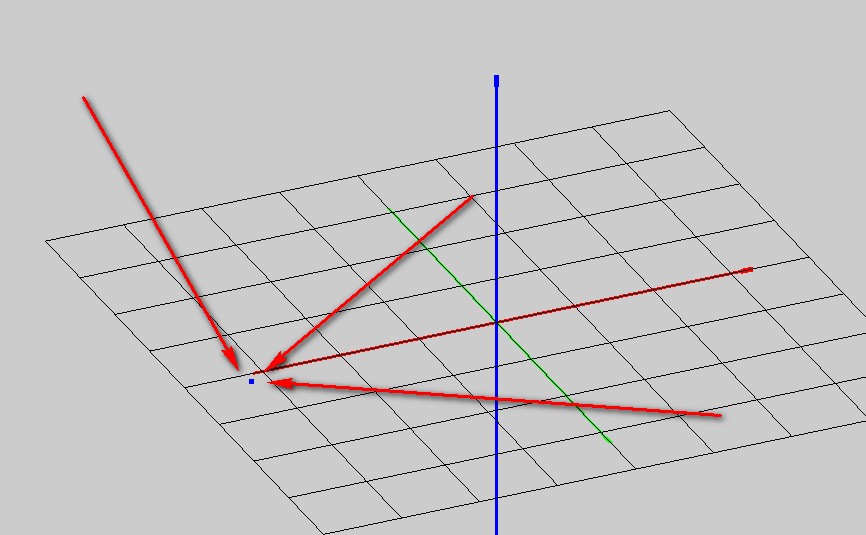

Теперь откройте в мдлВис любую модель и удалите в ней все поверхности и вершины ( одна вершина останется автоматически)

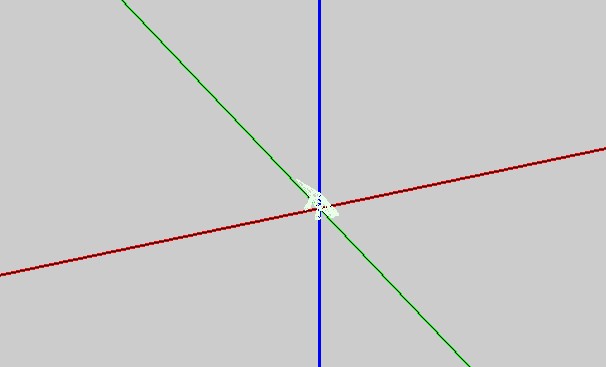

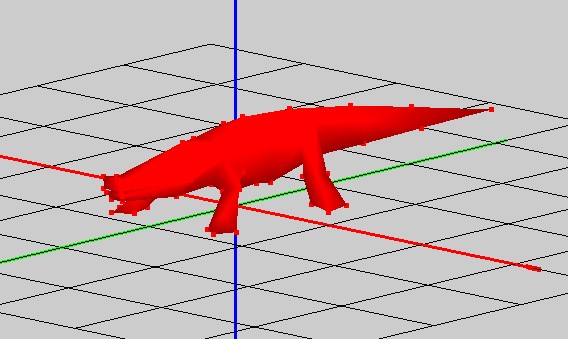

Выделите эту оставшуюся вершину и выберите в меню Правка>Специальная вставка. В появившемся окошке откройте .3ds модель. Должен получится примерно такой вид:
После масштабирования получится это:
После этого откройте модель в war3me. Там откройте Windows>Texture Manager. Нажмите правой кнопкой мыши в открывшемся окне и выберите Import. А там текстуру .blp. Затем в Material Manager два раза нажмите на материале, затем на слое, и выберите нашу текстуру. Если ничего не вышло, значит вы поставили текстуру не тому материалу.

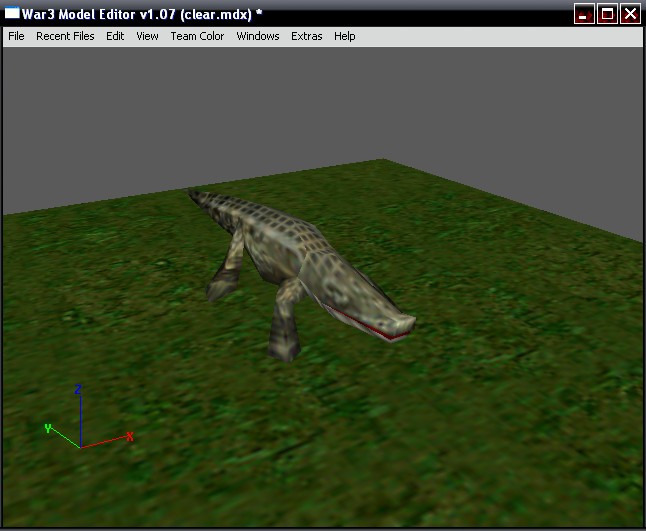

Результат:
Спасибо за прочтение, с вами был Brutalus
